Разлом по X и Y
Система 1X + 1Y обеспечивает разлом в двух направлениях. Положение листа и последовательность разделения выбирают по карте раскроя.
SHERHAN · участок раскроя стекла
СТОЛ РАЗЛОМА СТЕКЛА С СИСТЕМОЙ ЗАГРУЗКИ
Отдельная рабочая позиция для разделения стекла и зеркал по нанесённым линиям реза. Разлом по направлениям X и Y, воздушная подушка для перемещения листа. Система загрузки — по комплектации.
1800 × 2800РАБОЧАЯ ЗОНА, ММ
2600 × 3300РАБОЧАЯ ЗОНА, ММ
2–19 ммТОЛЩИНА СТЕКЛА

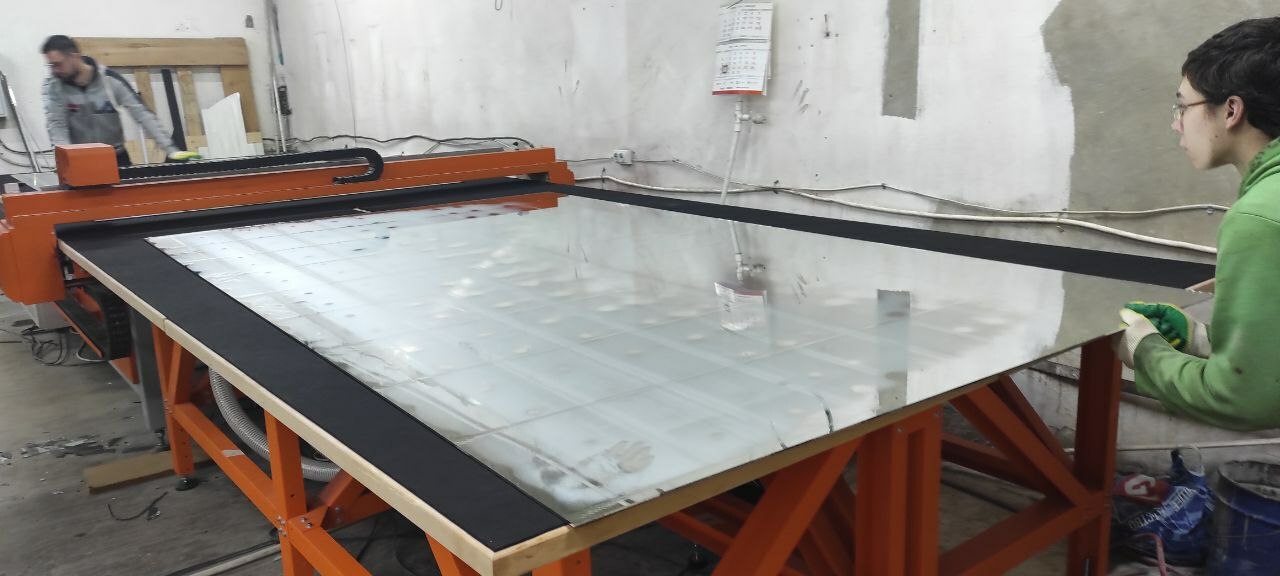

СТОЛ РАЗЛОМА СТЕКЛА SHERHAN

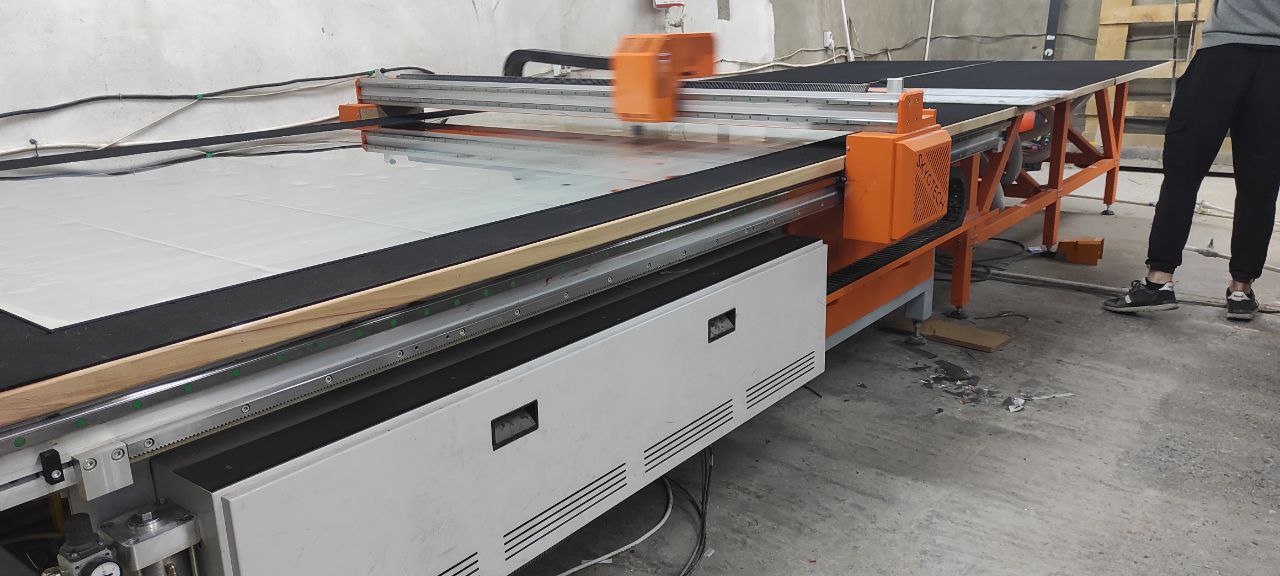

Стол размещают рядом со станком раскроя. После нанесения линий реза лист переводят на отдельную поверхность для разлома и снятия деталей.

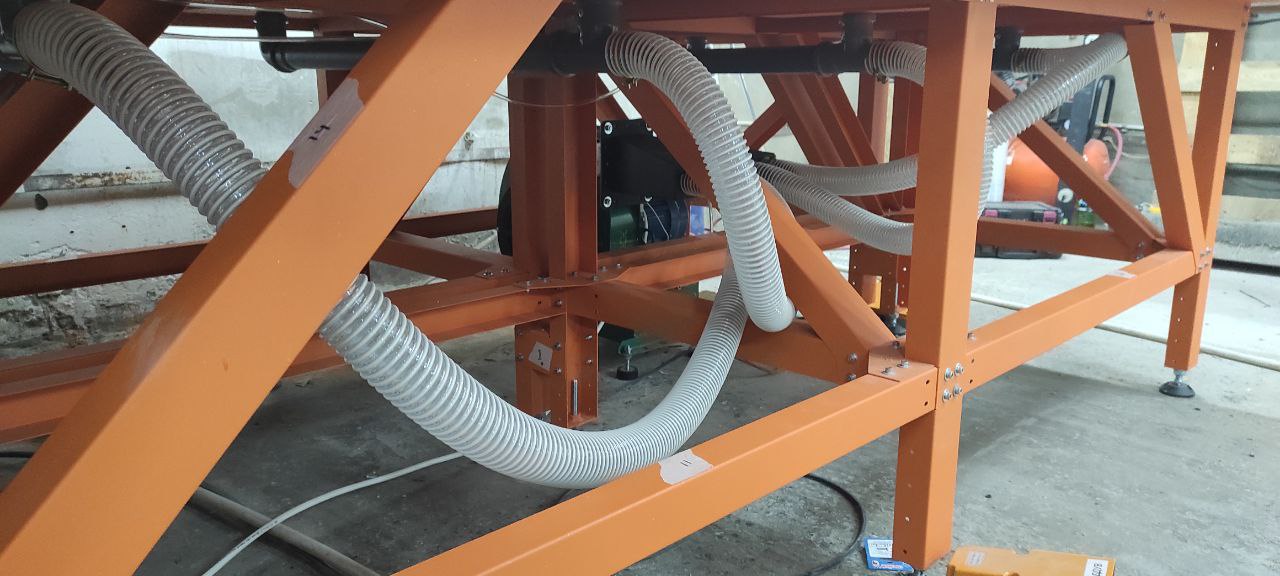

Воздушная подушка
Подача воздуха облегчает перемещение листа по поверхности стола. Систему используют при передаче заготовки со станка и её позиционировании.
Отдельная рабочая позиция
Разлом выполняется вне рабочей зоны режущего станка. Организация передачи листа и снятия деталей определяется планировкой участка.
Система загрузки — опция
Необходимость загрузочного устройства и его исполнение согласуют при подборе. Учитывают формат стекла, размещение хранения и направление подачи.
От раскроенного листа к отдельным деталям
Стол предназначен для разлома после нанесения линий реза; операцию резки выполняет станок.

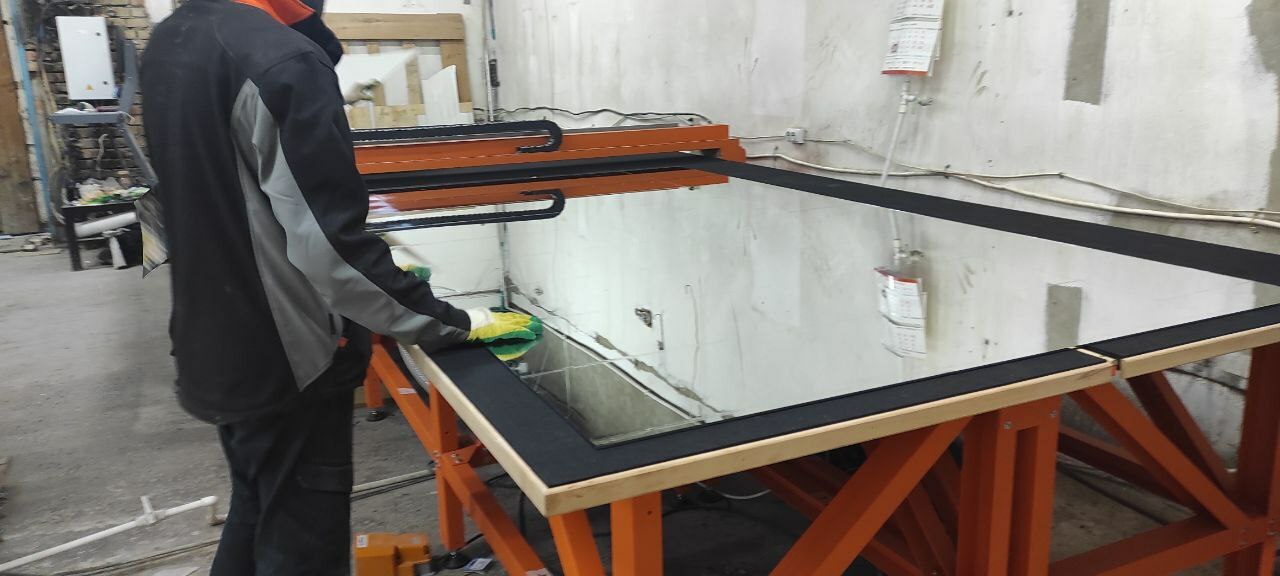

Передача листа
Лист с нанесёнными линиями реза перемещают на стол разлома. Воздушная подушка облегчает его позиционирование.
Разделение по карте
Линию реза совмещают с рабочей системой разлома. Последовательно отделяют полосы и детали в соответствии с заданием.

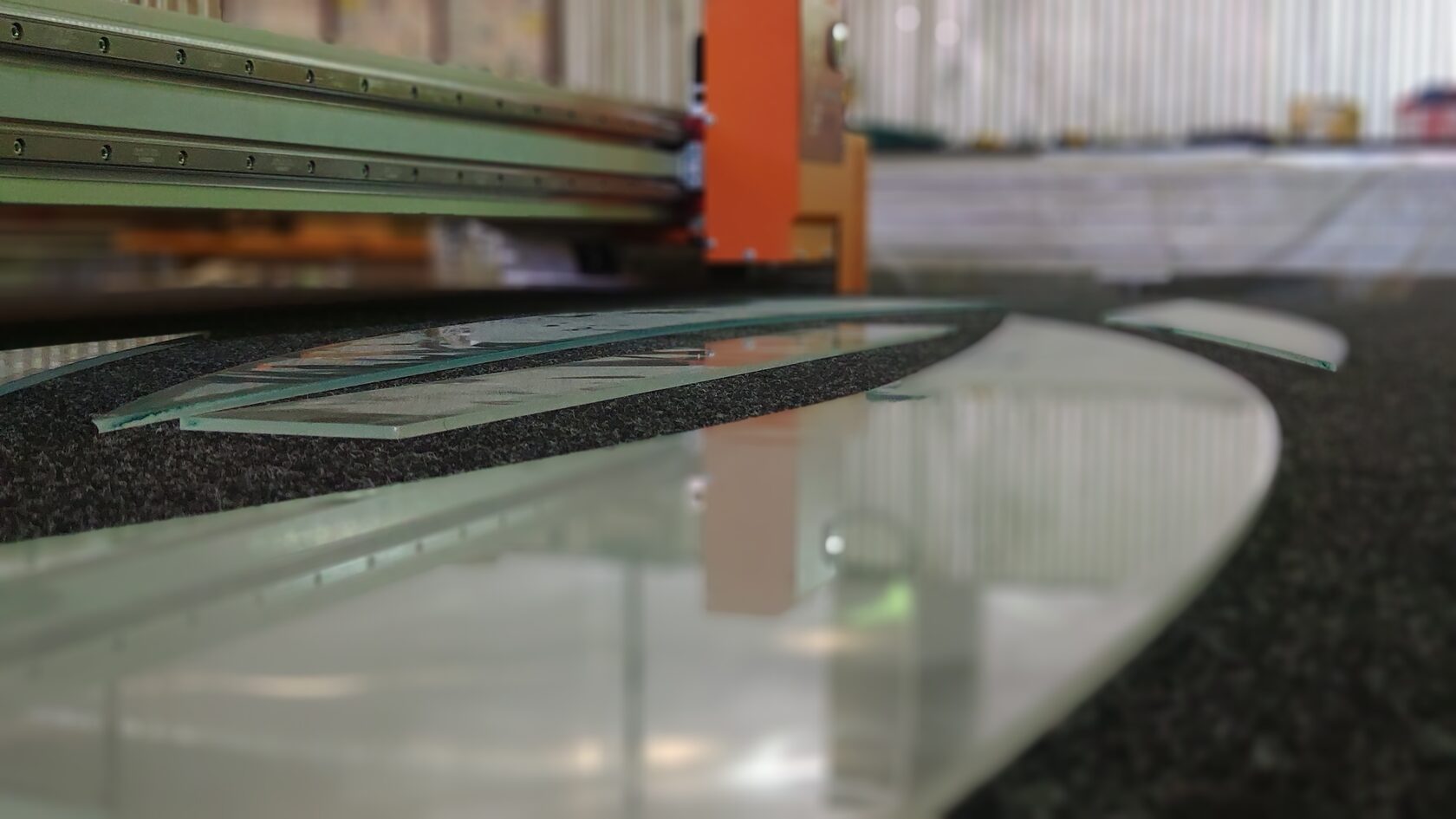

Снятие деталей
Разделённые детали передают на следующую операцию. Порядок работы и обращение со стеклом устанавливаются технологией участка.
ХАРАКТЕРИСТИКИ СТОЛА РАЗЛОМА СТЕКЛА
Два рабочих формата для подбора под размер листа и станок раскроя.
| Параметр | 1800 × 2800 | 2600 × 3300 |
|---|---|---|
| Рабочая зона | 1800 × 2800 мм | 2600 × 3300 мм |
| Толщина стекла | 2–19 мм | 2–19 мм |
| Система разлома | 1X + 1Y | 1X + 1Y |
| Система загрузки | Опционально | Опционально |
| Воздушная подушка | Есть | Есть |
| Габариты стола | 2100 × 3300 × 1300 мм | 3100 × 4100 × 1200 мм |
| Масса | 500 кг | 1300 кг |
| Давление воздуха | 6 бар | 6 бар |
| Напряжение | 380 В, 3 фазы | 380 В, 3 фазы |
| Мощность | 4 кВт | 8 кВт |
Подбор стола к участку раскроя
При подборе важны не только размеры листа, но и возможность его передачи между рабочими позициями.
Материал и формат
Максимальные размеры и толщина стекла или зеркала, типовые детали и объём обработки.
Компоновка
Модель станка, высота рабочих поверхностей, направление передачи листа, расположение проходов и хранения.
Оснащение
Необходимость загрузки, параметры электропитания и сжатого воздуха. Состав поставки фиксируется в предложении.
Получить предложение на стол разлома
Пришлите формат и толщину стекла, модель станка и схему участка. Укажите, нужна ли система загрузки.
