Сервопривод портала
Электроника согласует движение двух приводов. Портал перемещает инструмент по подготовленной траектории.
SKY CUT · листовой раскрой
PROFICUT RR

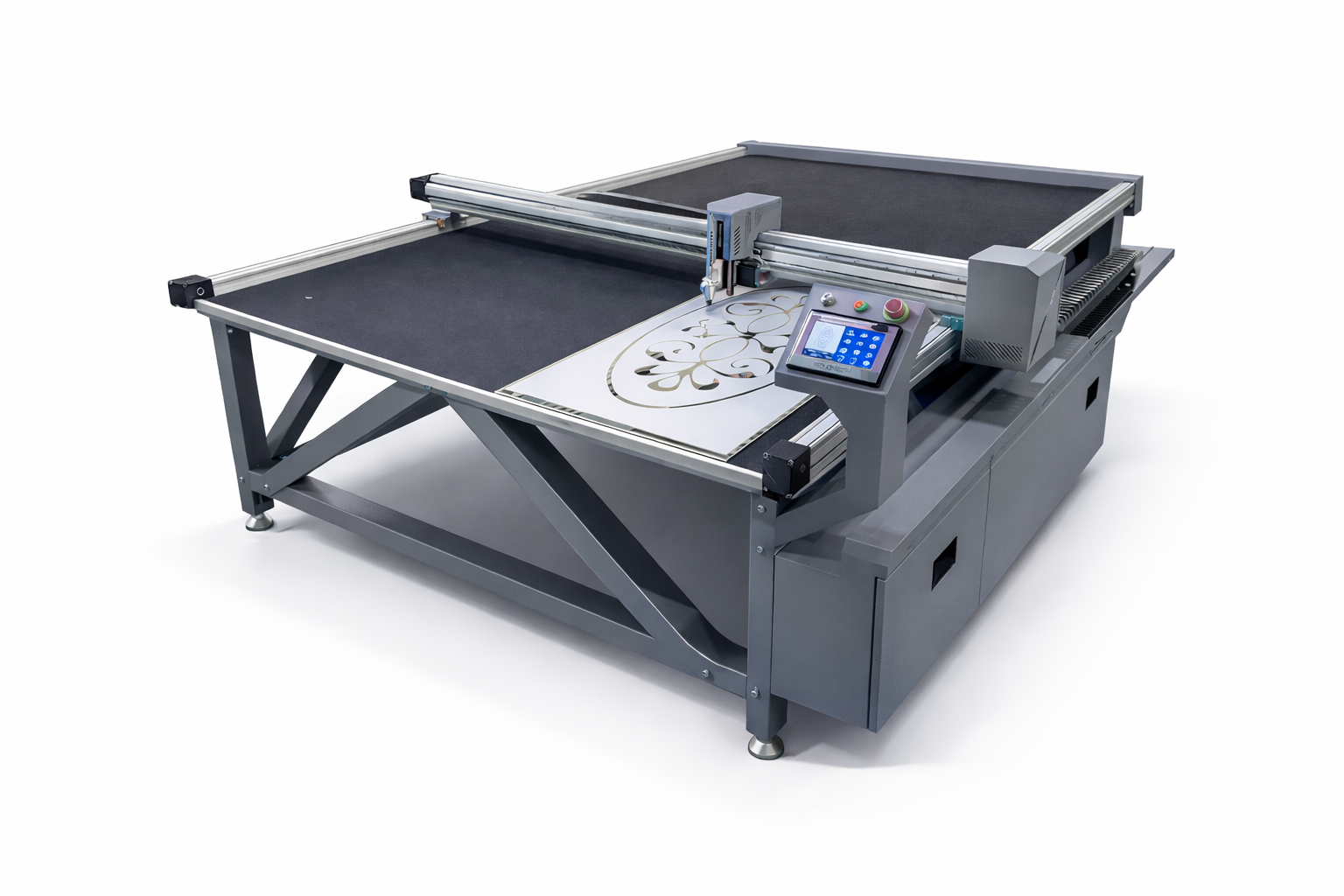

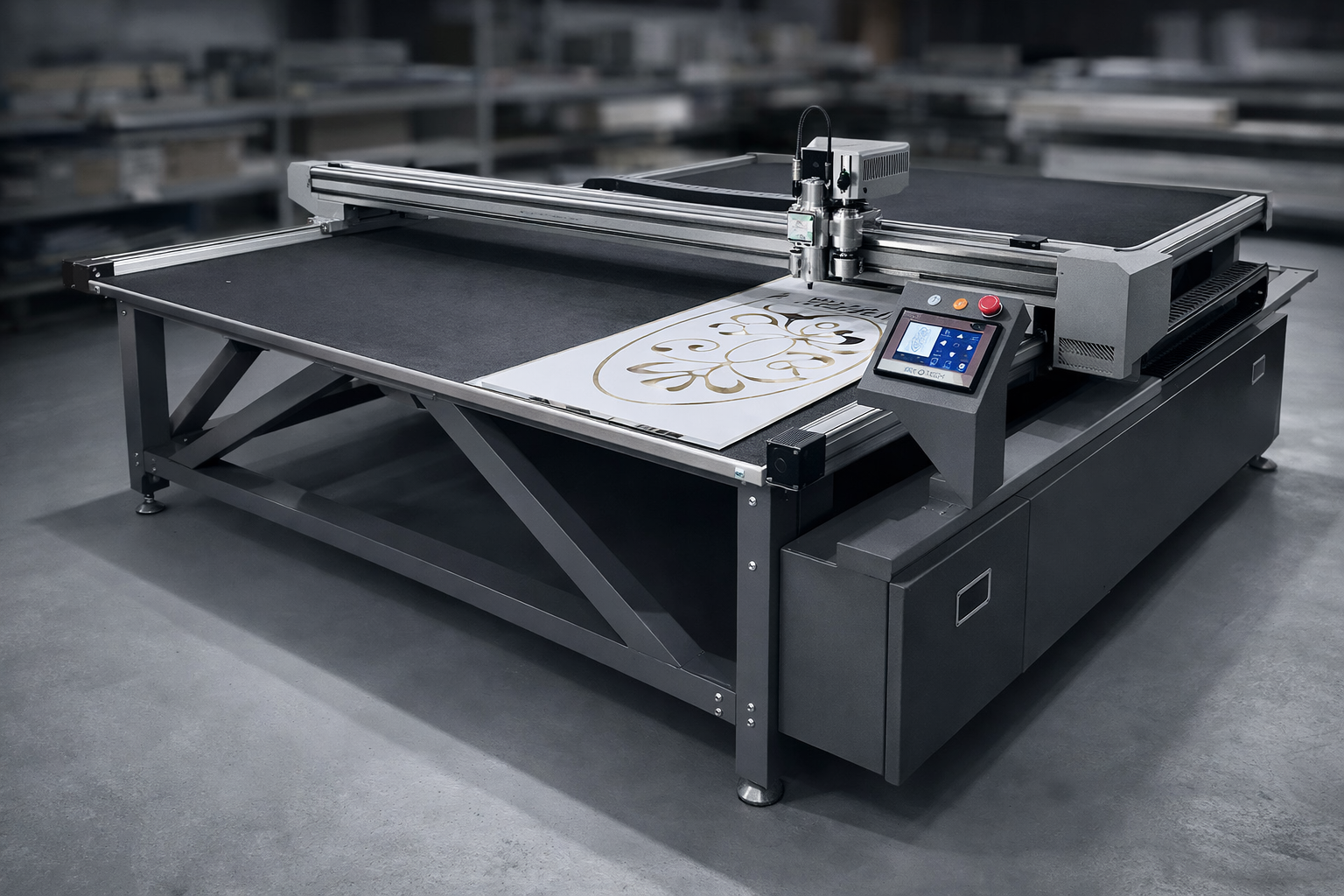

ПЛАНШЕТНЫЙ РЕЖУЩИЙ ПЛОТТЕР СЕРИИ RR
Стационарный стол на разборной раме для листовых материалов толщиной не более 5 мм. Контурная резка, надсечка и биговка при установке соответствующих инструментов. Для упаковочных развёрток и рекламных заготовок.
До 5 ммПО МАТЕРИАЛУ И ИНСТРУМЕНТУ
1–2ИНСТРУМЕНТА НА КАРЕТКЕ
РазборнаяКОНСТРУКЦИЯ РАМЫ
Конструкция и оснащение
Планшетные режущие плоттеры PROFICUT серии RR
Разборная рама облегчает доставку к месту сборки. Для заноса в помещение заранее проверяем габариты узлов и размеры проходов.
| Параметр | Серия RR |
|---|---|
| Рабочий стол | Стационарный, алюминиевый |
| Рама | Разборная |
| Материал | Листовые заготовки |
| Толщина | Не более 5 мм; по результатам подбора |
| Инструменты на каретке | От 1 до 2 |
| Вакуумные зоны | От 1 до 2, по размеру стола |
| Привод портала | Два синхронизированных серводвигателя |
| Передача по осям | Ременная |
| Подготовка файлов | PLT, DXF, G-code |

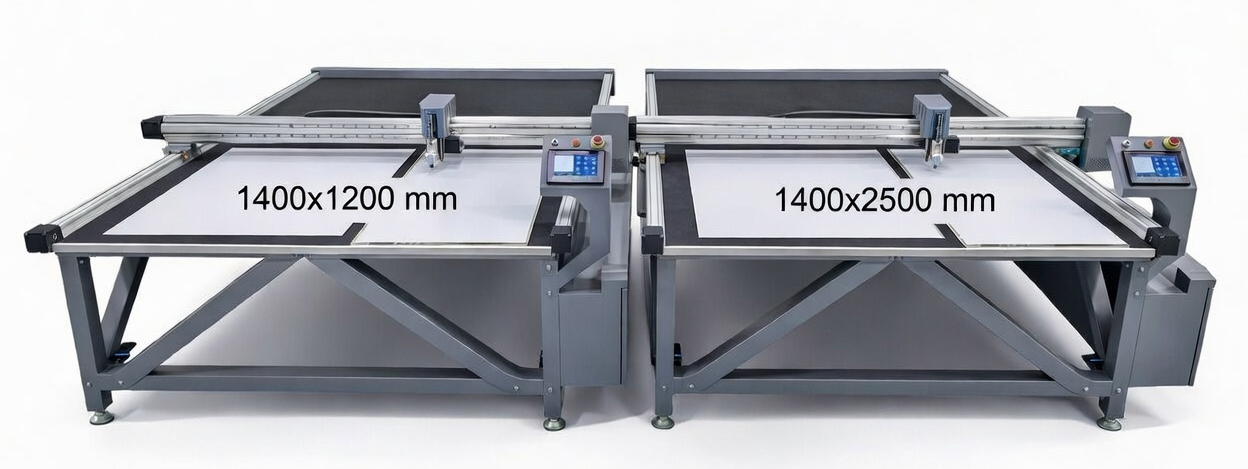

| Рабочий формат | Выбирается при заказе |

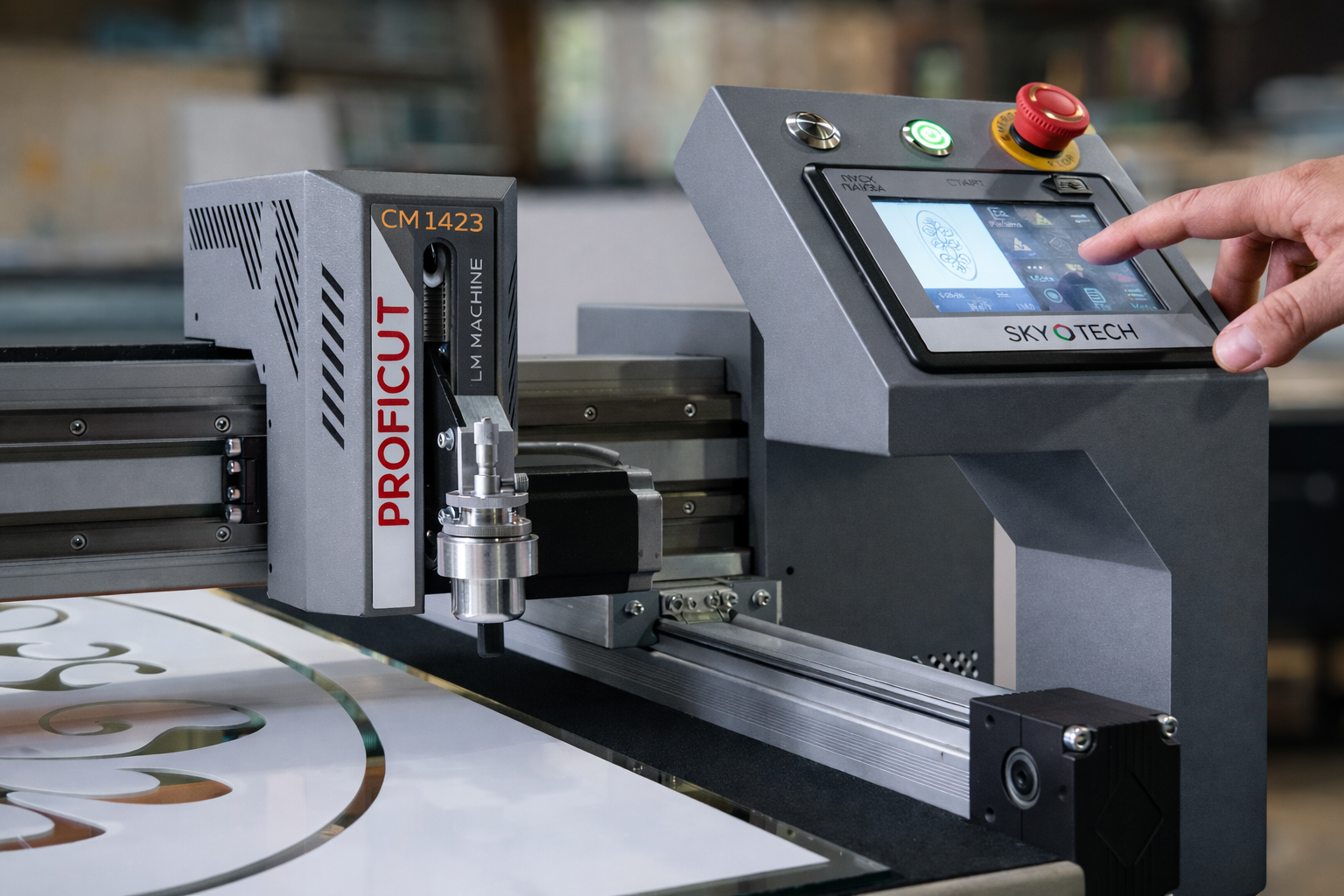

Управление и фиксация
ПРЕИМУЩЕСТВА ПЛОТТЕРА PROFICUT CЕРИИ RR
Вакуумный прижим
Зоны прижима выбираются под размер листа. Удержание материала проверяют на пробном резе, особенно для небольших деталей.
Привязка задания
Лазерный маркер используется при определении нулевой точки. Перед резкой проверяют масштаб и положение контуров на листе.

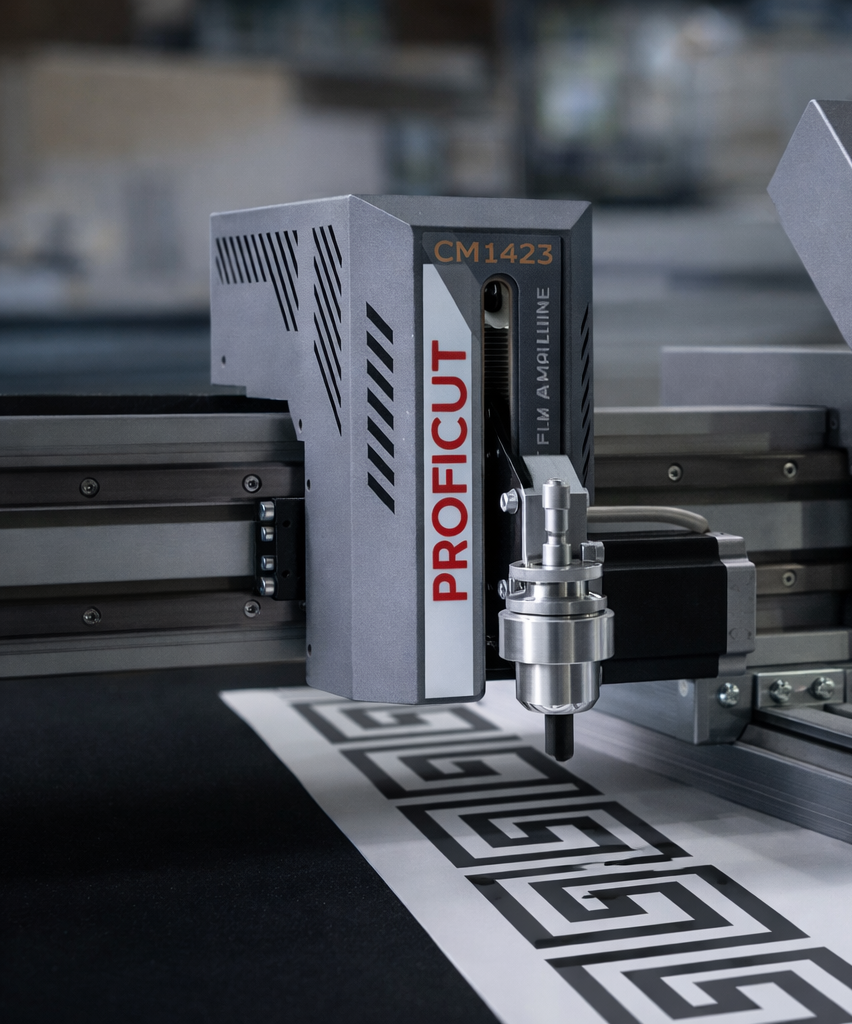

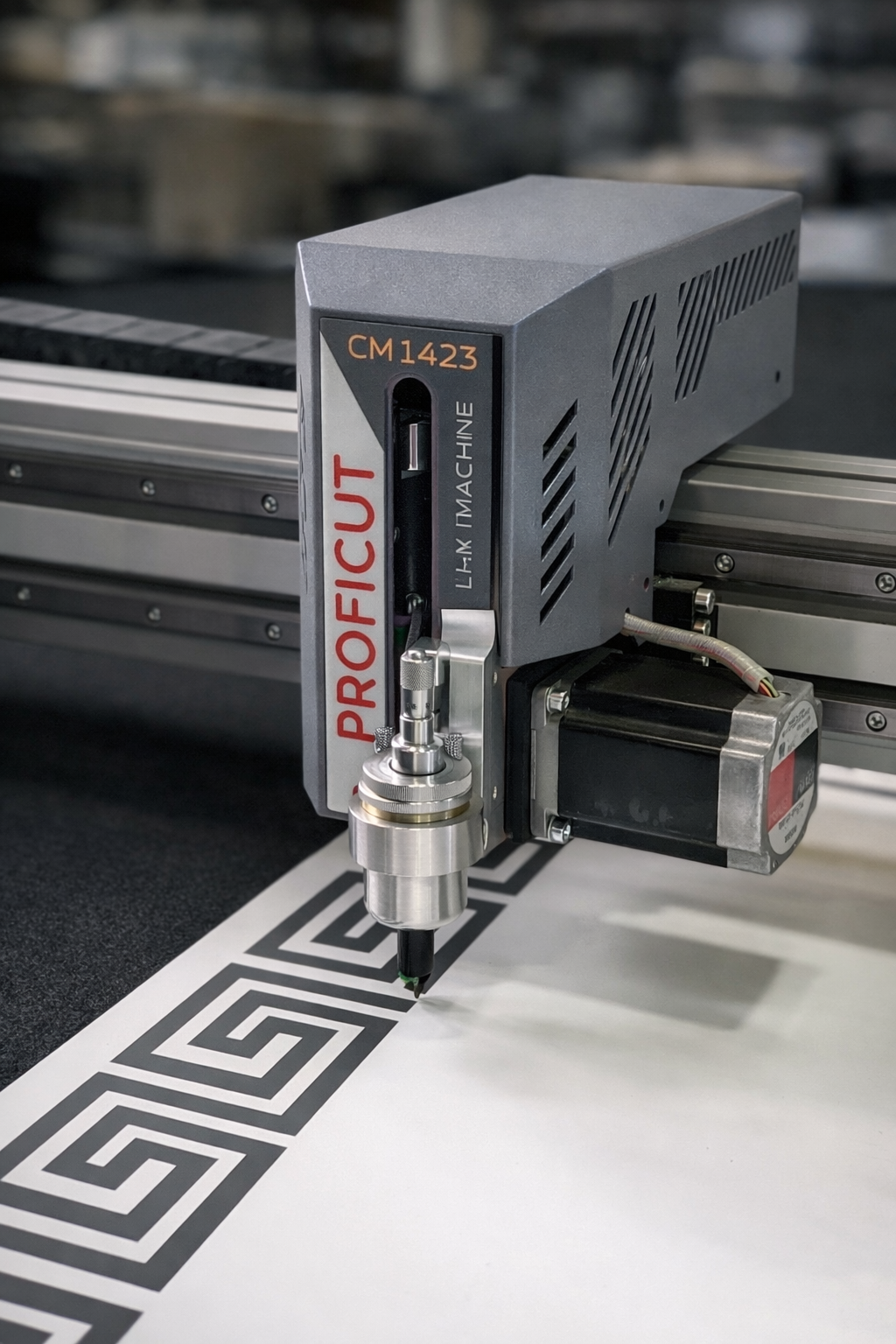

Оснащение каретки
Инструменты для PROFICUT RR
Выбираем до двух рабочих модулей под нужные операции. Толщина и свойства материала проверяются для серии RR, а не только по возможностям отдельного инструмента.
01 · Контурная резка

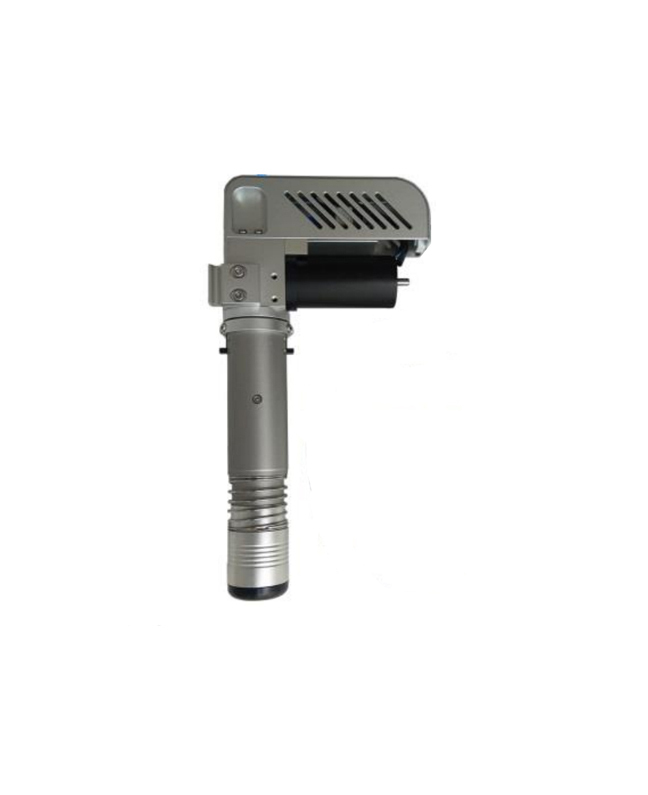

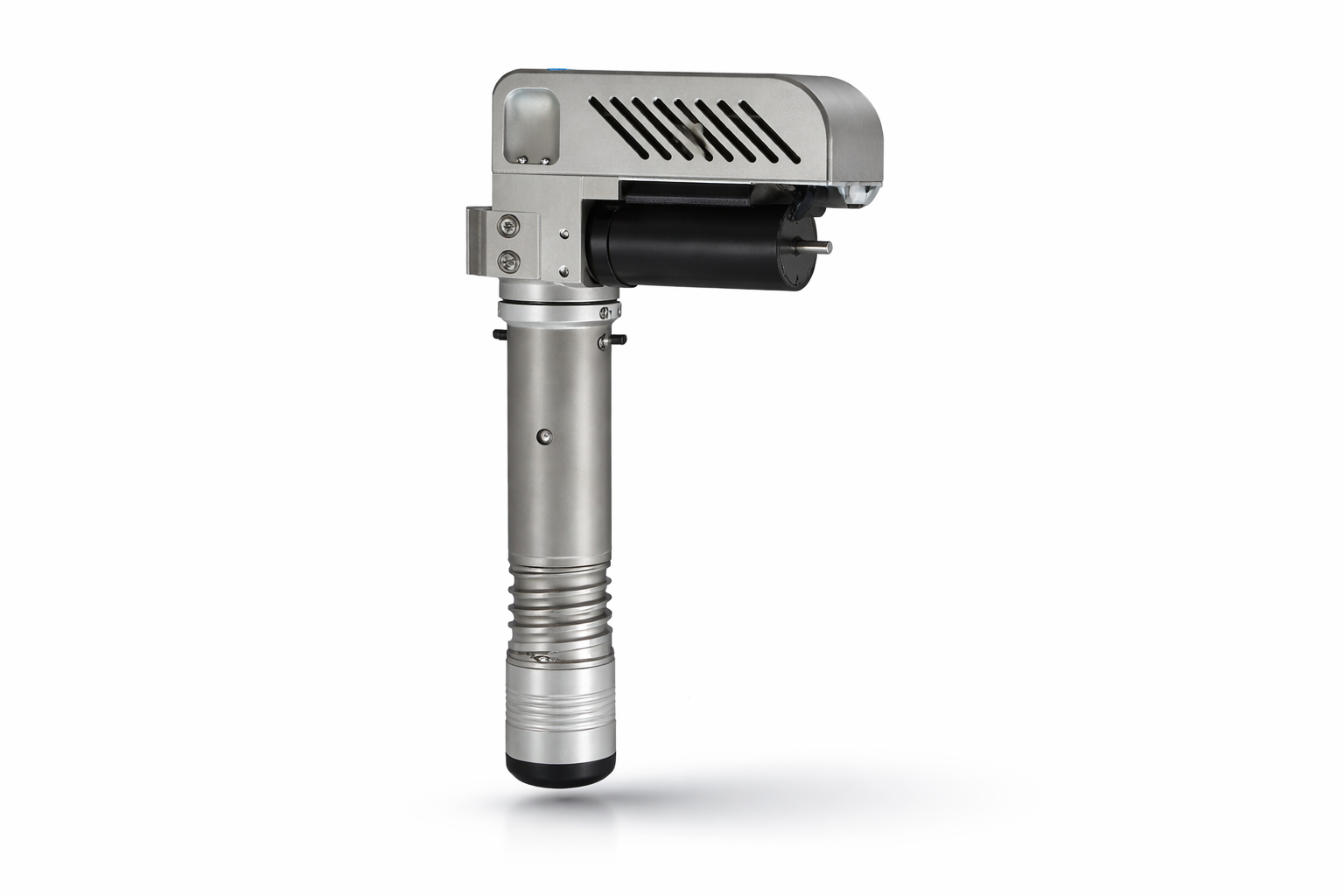

ЭЛЕКТРИЧЕСКИЙ ОСЦИЛЛИРУЮЩИЙ ИНСТРУМЕНТ 100 Вт.
Сквозной контурный рез подходящих мягких и среднеплотных материалов. Лезвие и режим выбирают после испытания образца в пределах возможностей RR.
02 · Надсечка с сохранением подложки

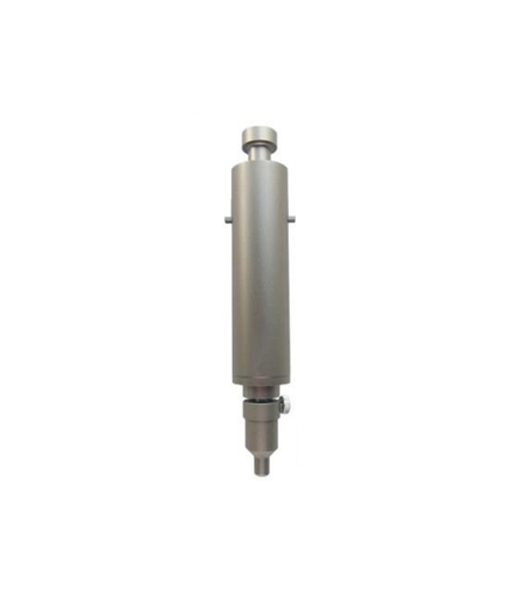

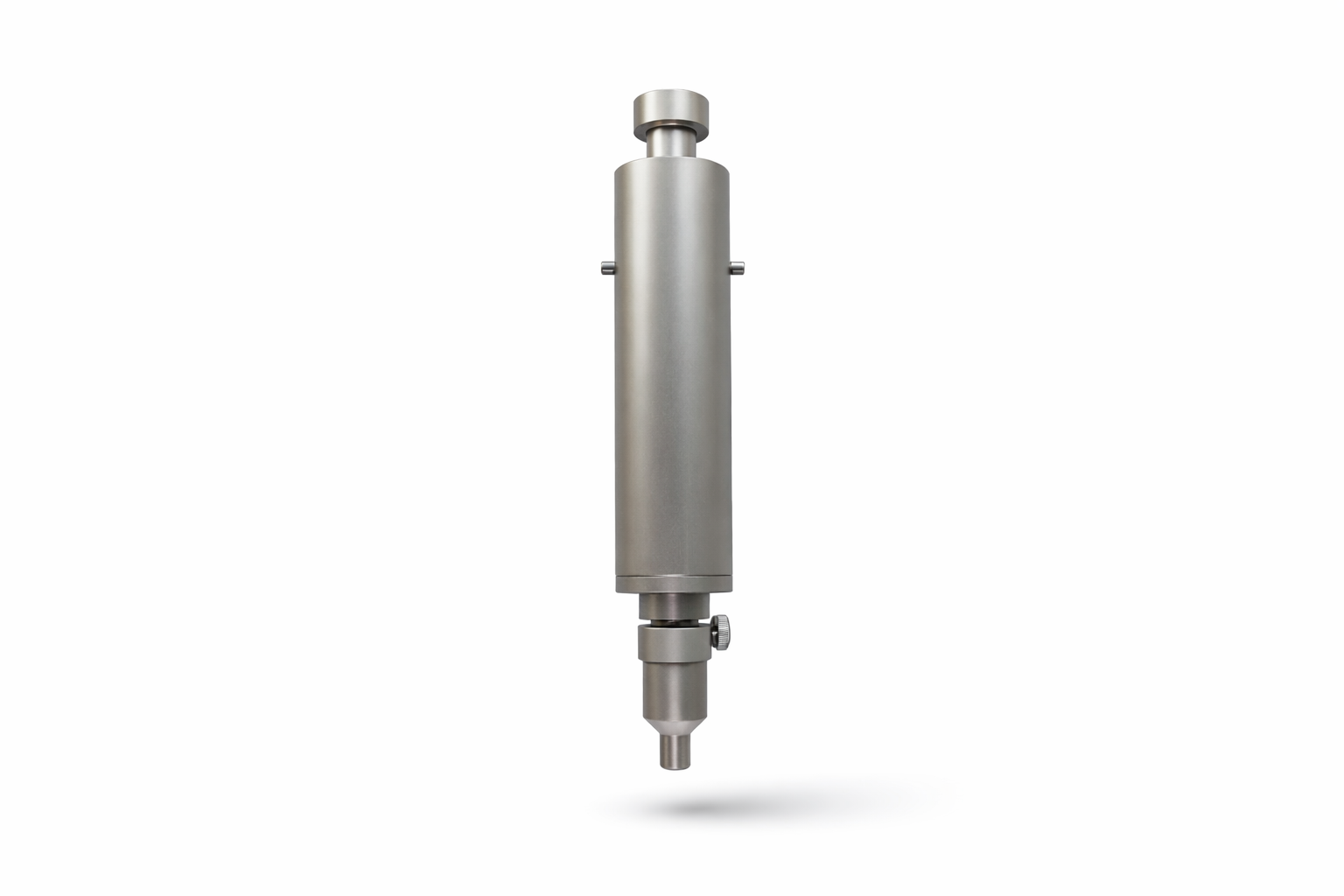

ИНСТРУМЕНТ ДЛЯ НАДСЕЧКИ KISS CUT
Надсечка верхнего слоя самоклеящегося материала с сохранением подложки. Глубину настраивают под конкретную плёнку.
03 · Раскрой текстиля

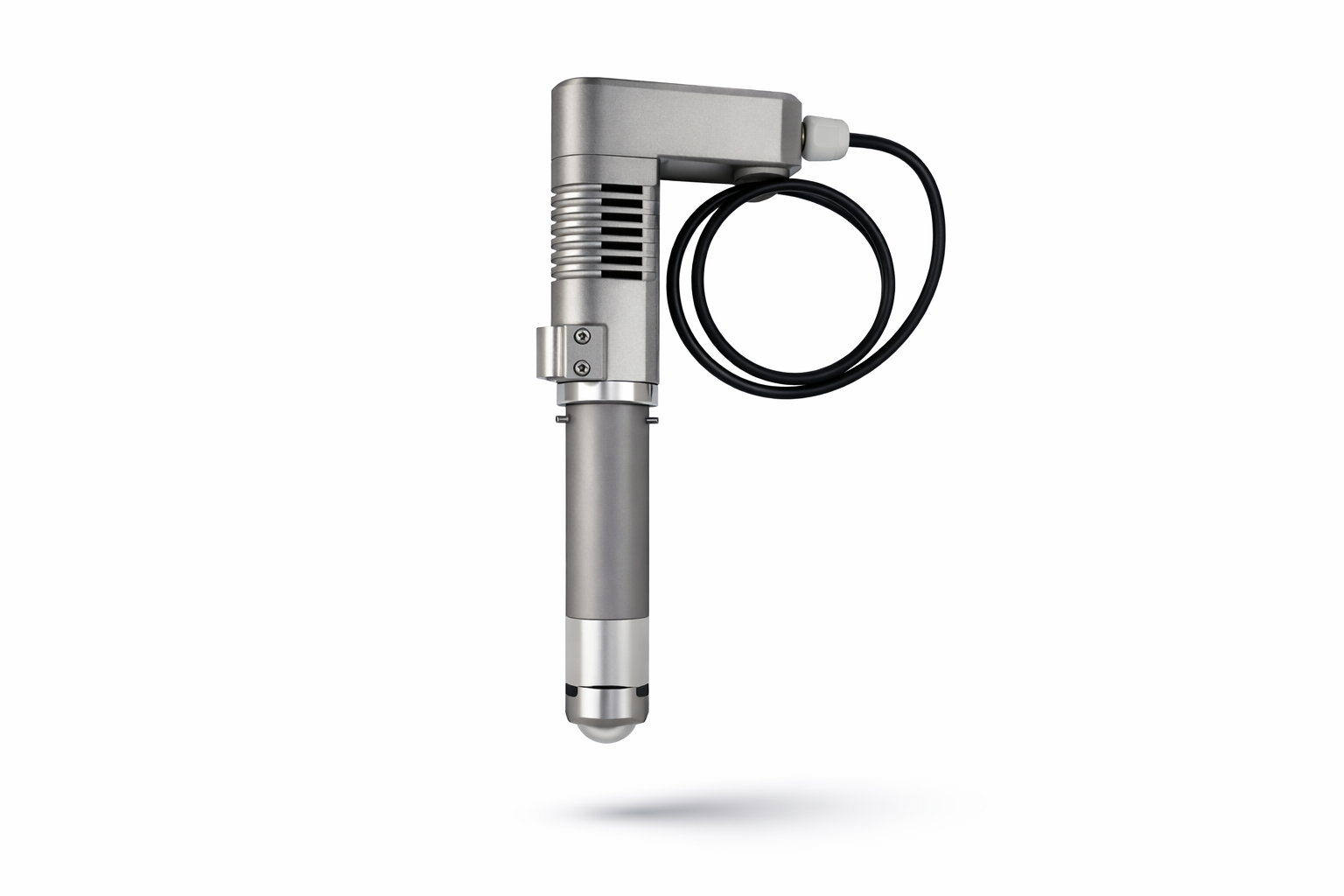

РОТАЦИОННЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ
Дисковая резка текстильных заготовок. При подборе проверяют удержание ткани и прохождение криволинейных участков.
04 · Наклонный рез

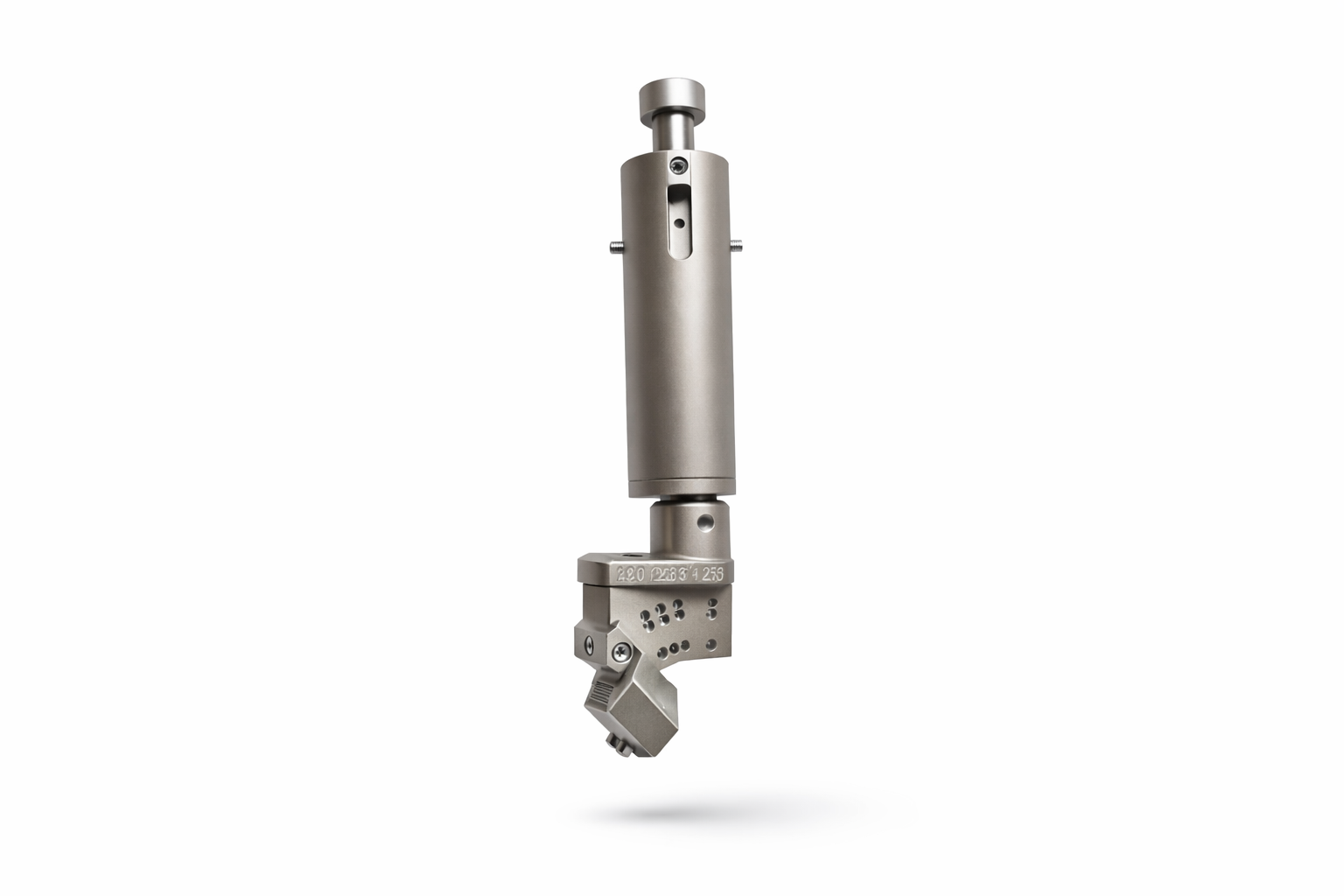

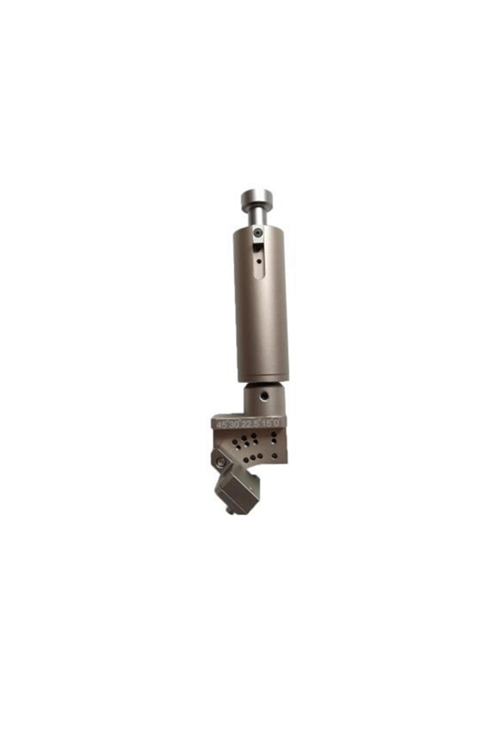

РЕЖУЩИЙ ИНСТРУМЕНТ ДЛЯ РЕЗКИ ПОД УГЛОМ (0°,15°,22.5°, 30°,45°)
Подготовка наклонного реза на совместимых листовых материалах. Исполнение и допустимую глубину согласуют для выбранной заготовки.
05 · Линии сгиба

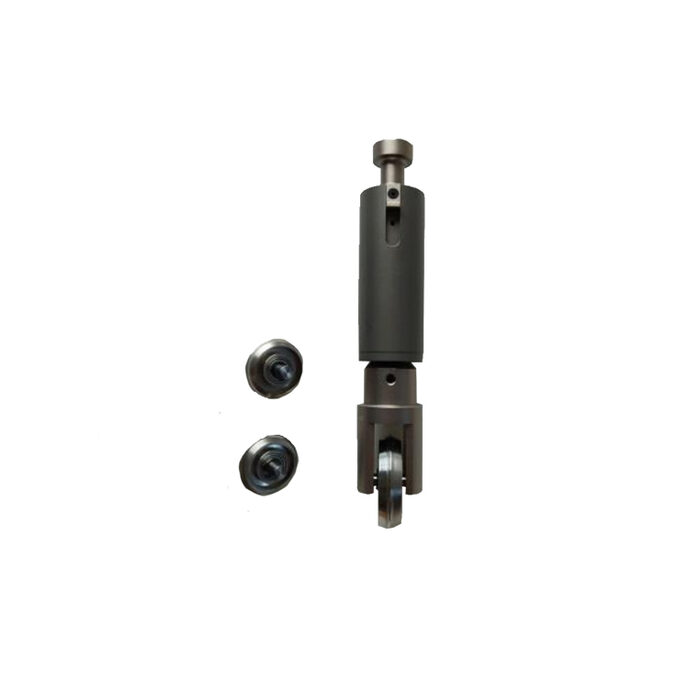

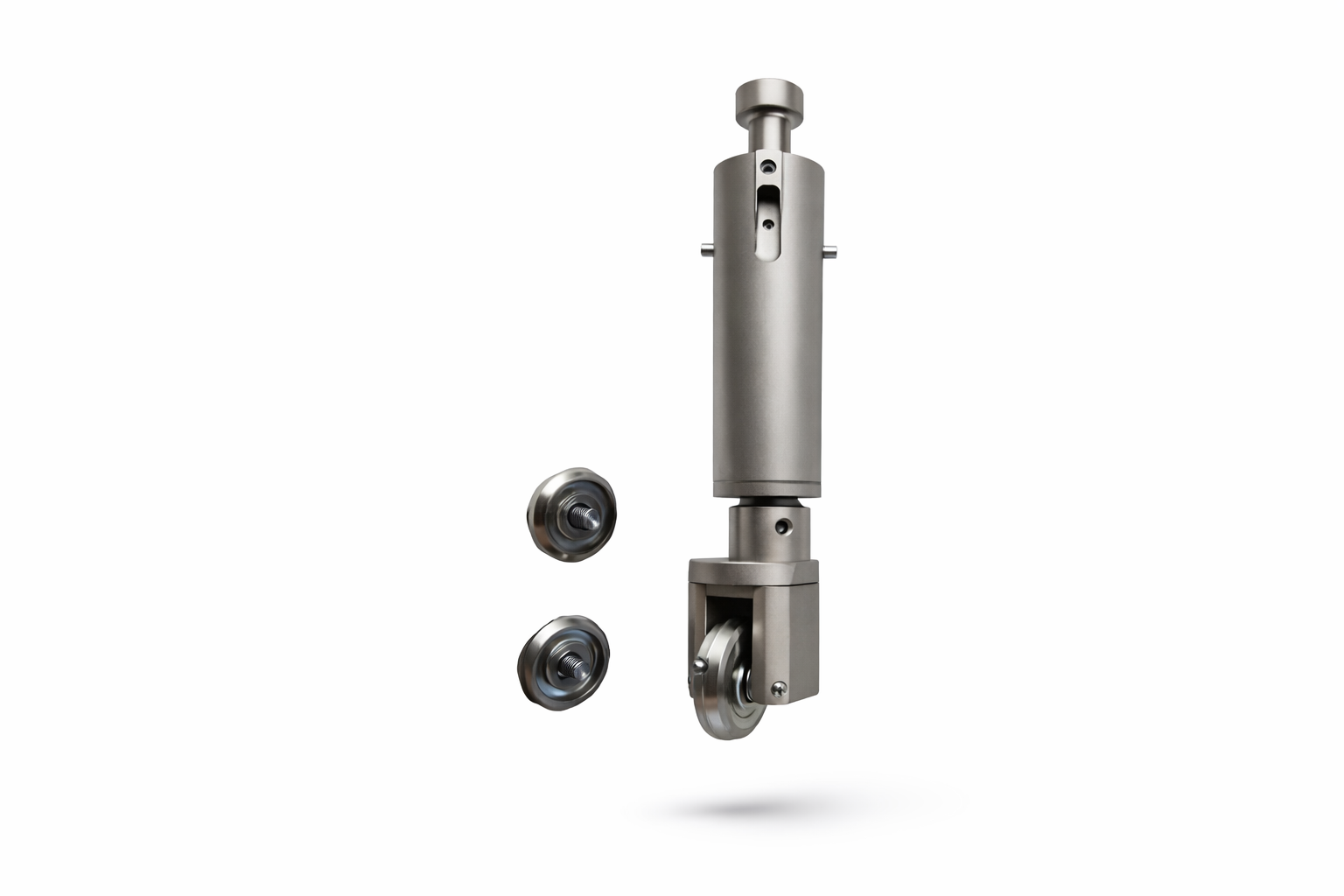

БИГОВАЛЬНЫЙ ИНСТРУМЕНТ С 3-МЯ ДИАМЕТРАМИ КОЛЕС
Формирование линий сгиба на картонных развёртках. Колесо и прижим подбирают по толщине и структуре картона.
06 · Резка по заданному контуру

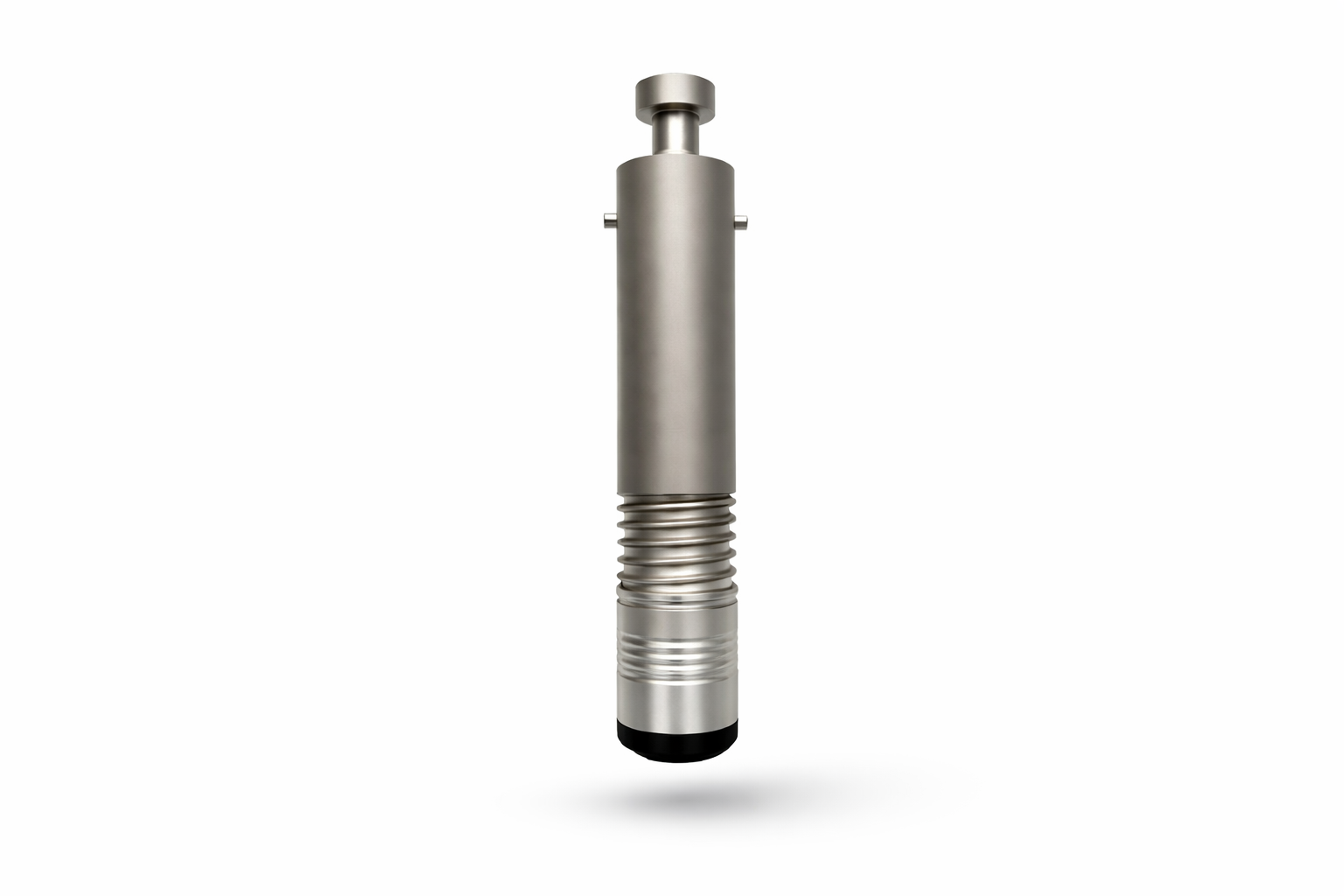

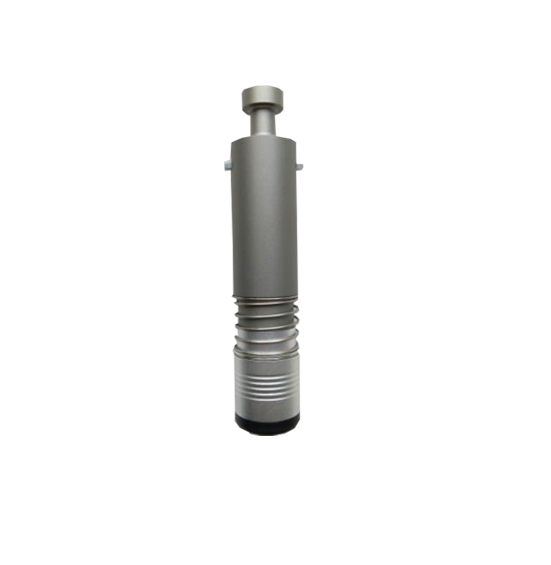

УНИВЕРСАЛЬНЫЙ ТАНГЕНЦИАЛЬНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ
Резка плёнок, картона и подходящего тонкого пластика. Поворот инструмента ориентирует лезвие по направлению контура.
Продукция
ПРИМЕНЕНИЕ ПЛОТТЕРОВ PROFICUT СЕРИИ RR
Серию подбирают для листовых заготовок. Комплект инструментов зависит от того, требуется сквозной рез, надсечка или линия сгиба.

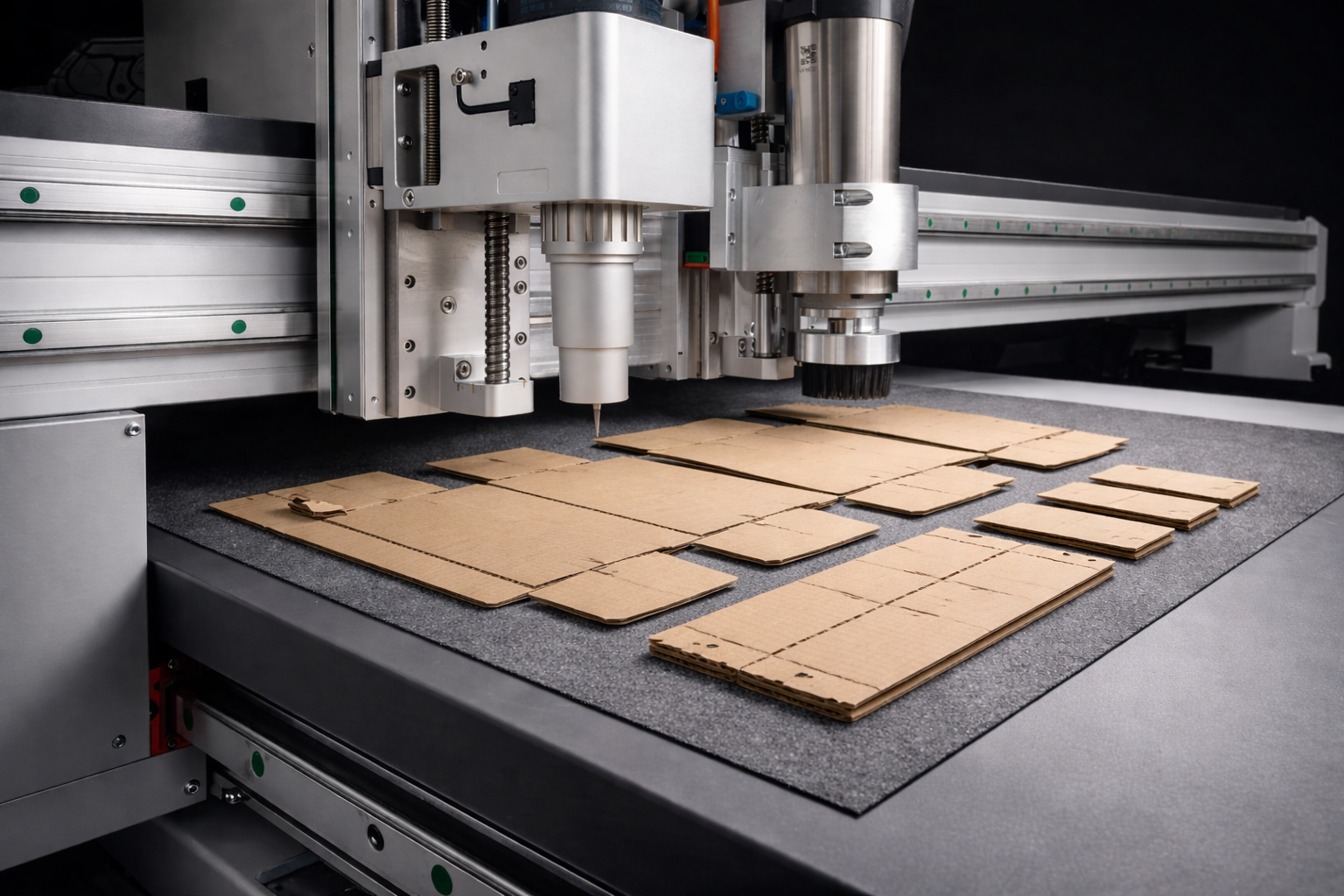

УПАКОВКАПРОИЗВОДСТВО УПАКОВКИ
Картонные развёртки, разделители и защитные элементы. Режущий и биговальный инструмент выполняют разные операции по одному заданию.
РЕКЛАМАРЕКЛАМА И ПОЛИГРАФИЯ
Контурные элементы из совместимых листовых материалов, плёнок и картона. Печатные заготовки требуют согласования привязки реза к изображению.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ОПТИМИЗАЦИЯ
Контуры готовят в векторном редакторе и передают в поддерживаемом формате. Состав программ и функции раскладки согласуются при комплектации.
Видеотека PROFICUT
Примеры работы режущих плоттеров
Демонстрации оборудования семейства PROFICUT. Инструменты и допустимая толщина для заказа RR подбираются отдельно.
PROFICUT · видео 01
Смотреть на RUTUBE →PROFICUT · видео 02
Смотреть на RUTUBE →PROFICUT · видео 03
Смотреть на RUTUBE →PROFICUT · видео 04
Смотреть на RUTUBE →PROFICUT · видео 05
Смотреть на RUTUBE →PROFICUT · видео 06
Смотреть на RUTUBE →PROFICUT · видео 07
Смотреть на RUTUBE →PROFICUT · видео 08
Смотреть на RUTUBE →PROFICUT · видео 09
Смотреть на RUTUBE →PROFICUT · видео 10
Смотреть на RUTUBE →PROFICUT · видео 11
Смотреть на RUTUBE →PROFICUT · видео 12
Смотреть на RUTUBE →PROFICUT · видео 13
Смотреть на RUTUBE →Перед заказом
Вопросы о серии RR
Что даёт разборная рама?
Станок можно перемещать и собирать по частям. Возможность заноса проверяют по размерам узлов, дверных проёмов, лестниц и места монтажа.
Какая толщина доступна серии RR?
Серия рассчитана на листовые материалы толщиной не более 5 мм. Возможность резки конкретного образца зависит от плотности, инструмента и геометрии детали.
Сколько инструментов устанавливается?
Каретка рассчитана на один или два инструмента. Набор модулей согласуется при заказе под нужные операции.
Подходит ли RR для упаковки?
Да, для раскроя листового картона и подготовки развёрток с подходящими режущим и биговальным инструментами. Марку и толщину картона проверяют на образце.
Можно ли резать напечатанные заготовки?
Такую задачу нужно включить в техническое задание. Согласуются способ привязки контура к изображению, программное обеспечение и состав оборудования.
Что отправить для расчёта?
Размер листа, материал и толщину, файл детали и объём выпуска. Если станок нужно занести через узкий проём, приложите размеры проходов и план помещения.
Получить расчёт PROFICUT RR
Отправьте размеры листа, толщину материала и чертёж детали. Укажите объём выпуска и требования к размещению станка. Рассчитаем рабочий формат и инструменты.
