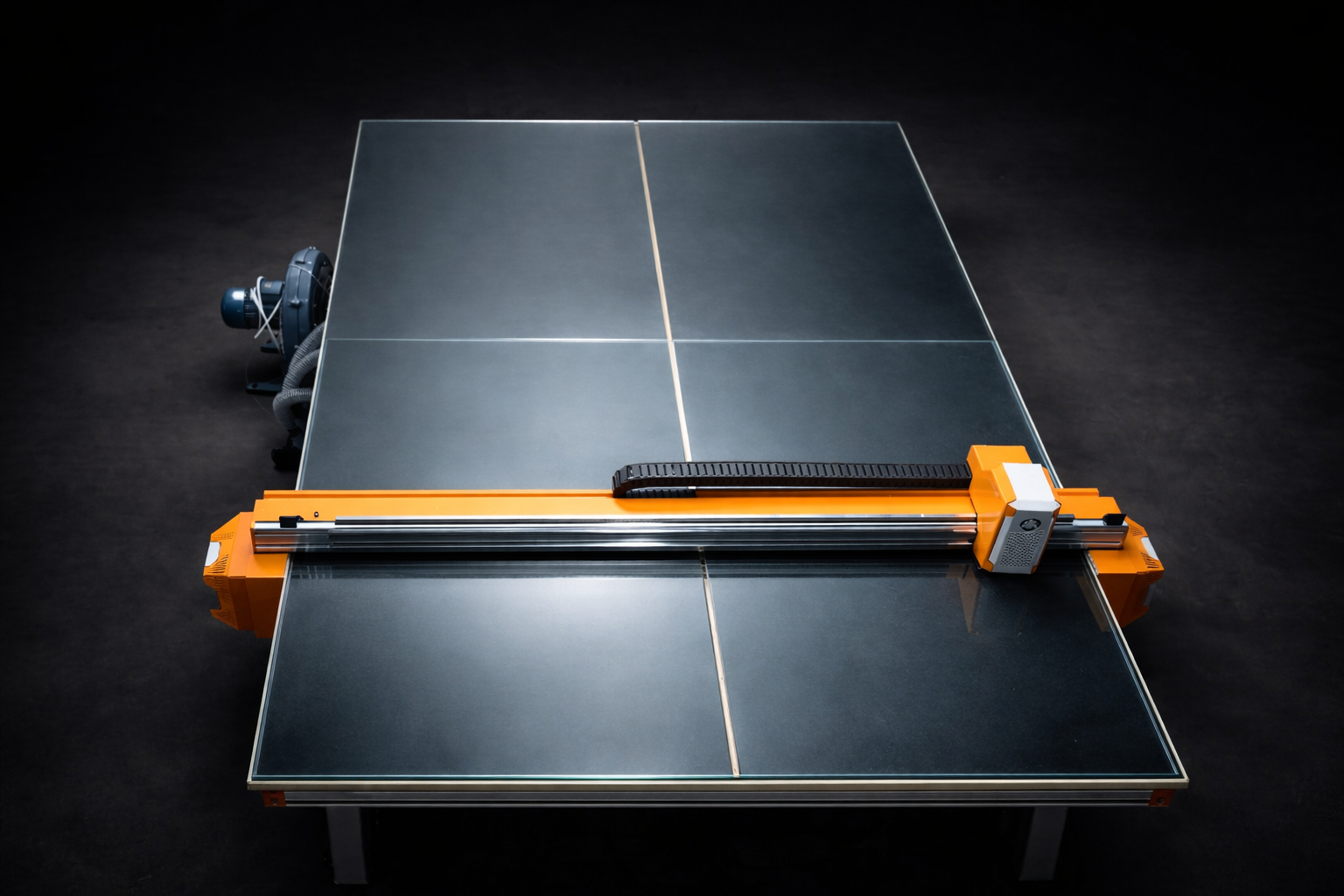

Синхронное движение портала
Управляющая электроника согласует работу двух серводвигателей. Косозубая передача перемещает портал вдоль стола.
SKY CUT · промышленный стеклорез
SHERHAN CM 1828
ОБОРУДОВАНИЕ ДЛЯ РАСКРОЯ СТЕКЛА И ЗЕРКАЛ
Станок с ЧПУ и рабочим полем 1800 × 2800 мм для прямых и фигурных деталей. Серводвигатели перемещают портал по заданному контуру. Воздушная подушка и пневматический разлом помогают обработать лист на рабочем столе.
1800 × 2800РАБОЧЕЕ ПОЛЕ · ММ
СервоприводПЕРЕМЕЩЕНИЕ ПОРТАЛА
DXFВЕКТОРНЫЙ КОНТУР
Работа оборудования
SHERHAN CM 1828: видео станка
Для расчёта раскроя ваших изделий отправьте чертёж, размер исходного листа и толщину стекла.
Параметры и оснащение
Оборудование для раскроя стекла серии SHERHAN
Для мебельных, интерьерных и зеркальных деталей из листового материала. Контуры готовятся в векторном редакторе; после нанесения реза детали отделяют разломом.
| Параметр | SHERHAN CM 1828 |
|---|---|
| Рабочая зона | 1800 × 2800 мм |
| Скорость резки, указанная для модели | До 90 м/мин |
| Точность резки, указанная для модели | 0,15 мм |
| Привод портала | Два синхронизированных серводвигателя |
| Передача | Косозубая зубчатая |
| Ориентация инструмента | Тангенциальная поворотная ось |
| Разлом | Пневматический, управление педалью |
| Перемещение листа | Воздушная подушка |
| Формат задания | DXF |
| Сканирование и оптимизация | Опции по спецификации |
Режим резки выбирают под стекло и контур детали. Количество готовых изделий за смену зависит также от загрузки, разлома и снятия заготовок.
Механика и работа с листом
ПРЕИМУЩЕСТВА ЧПУ СТЕКЛОРЕЗОВ SHERHAN CM 1828
Поворот режущего инструмента
Тангенциальная ось ориентирует инструмент при изменении направления реза. Траектория задаётся контуром детали.
Перемещение и разлом
Воздушная подушка облегчает сдвиг листа. Оператор совмещает линию реза с рейкой разлома и управляет её подъёмом педалью.
ОПЦИЯ

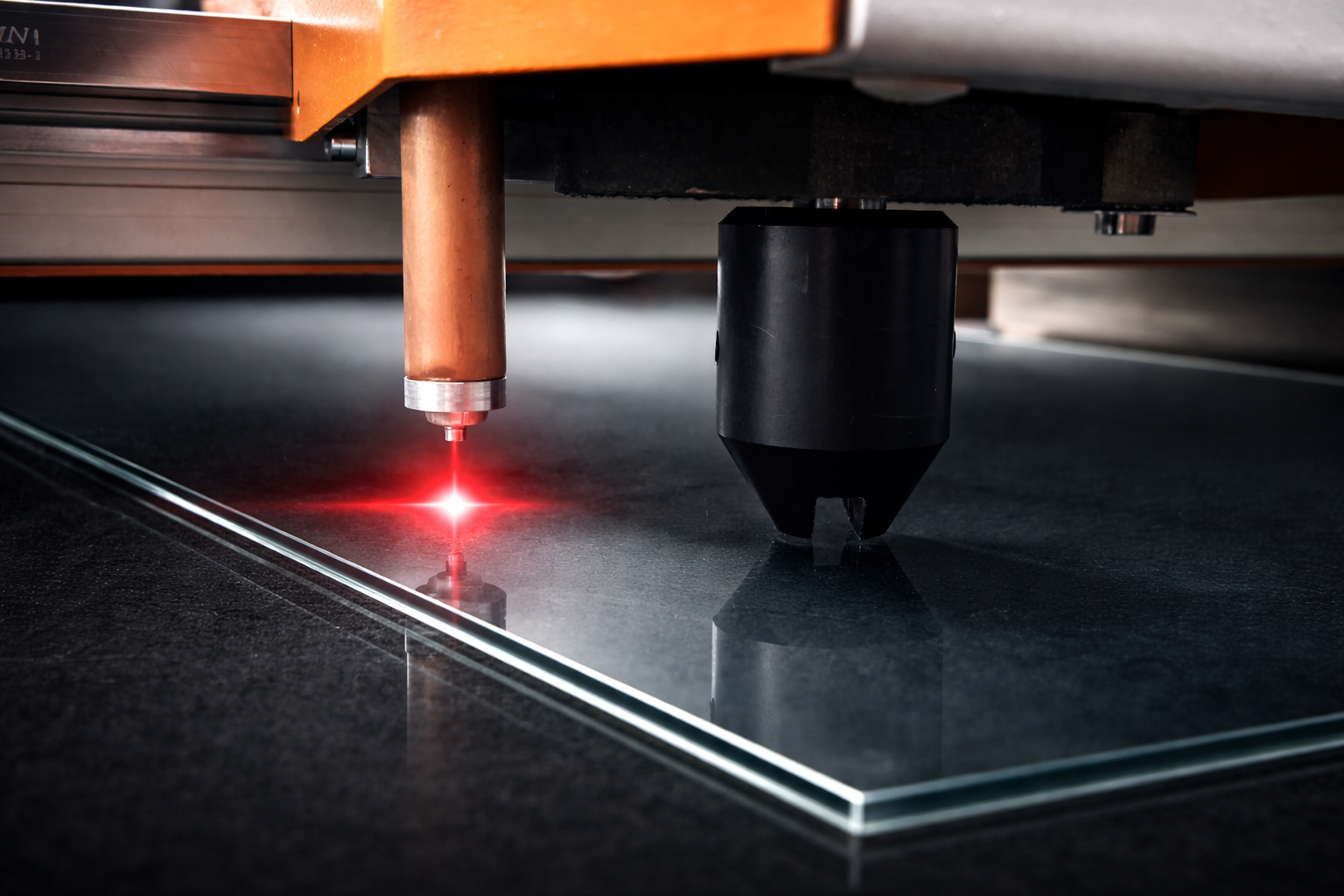

Система сканирования положения стекла на станке
Лазерная система определяет положение листа на рабочем поле. Эти данные используются для привязки задания к стеклу.
ОПЦИЯ

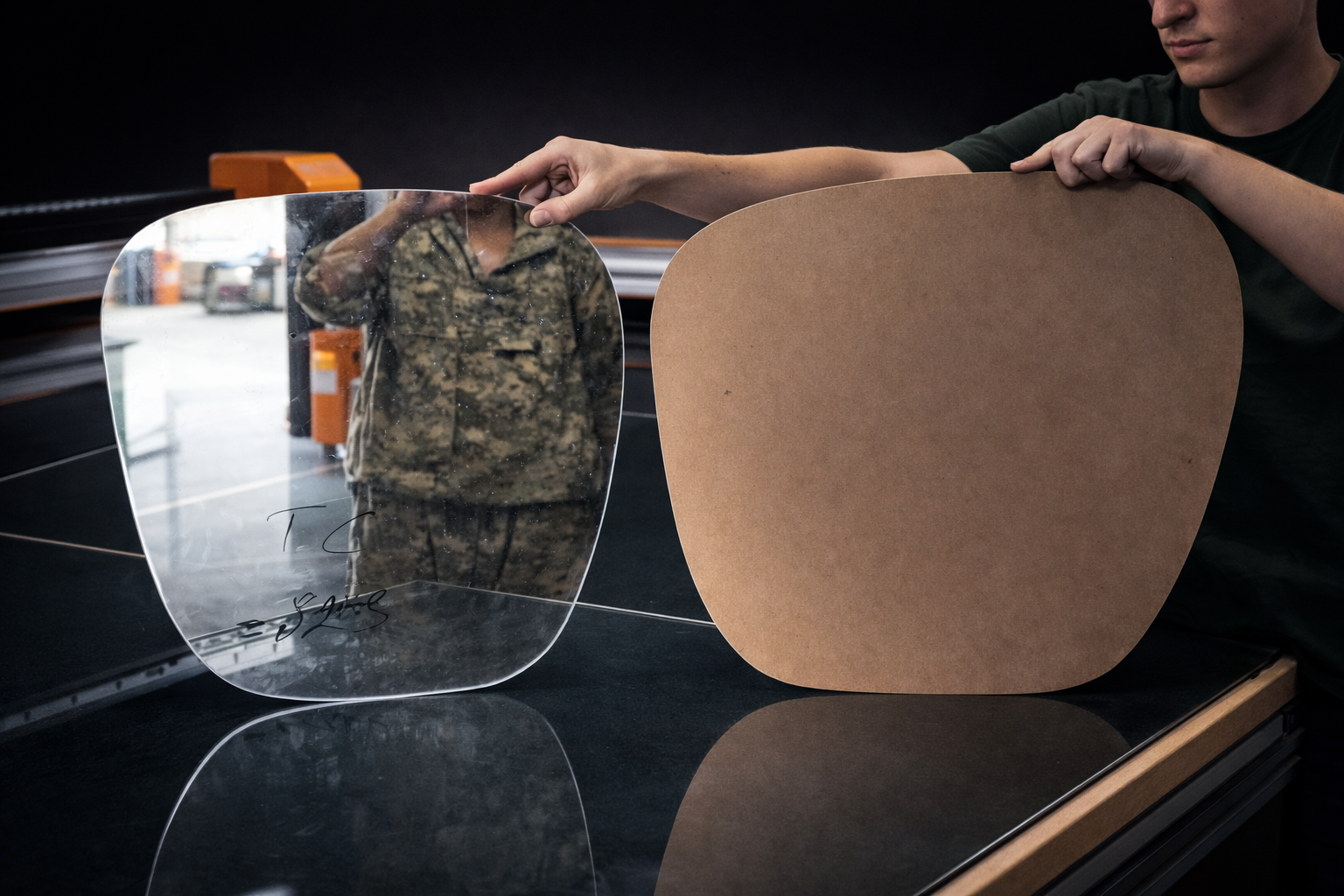

Система сканирования шаблонов
Форма шаблона считывается по точкам для подготовки цифрового контура. Полученный файл проверяют перед изготовлением серии.
УПРАВЛЕНИЕ

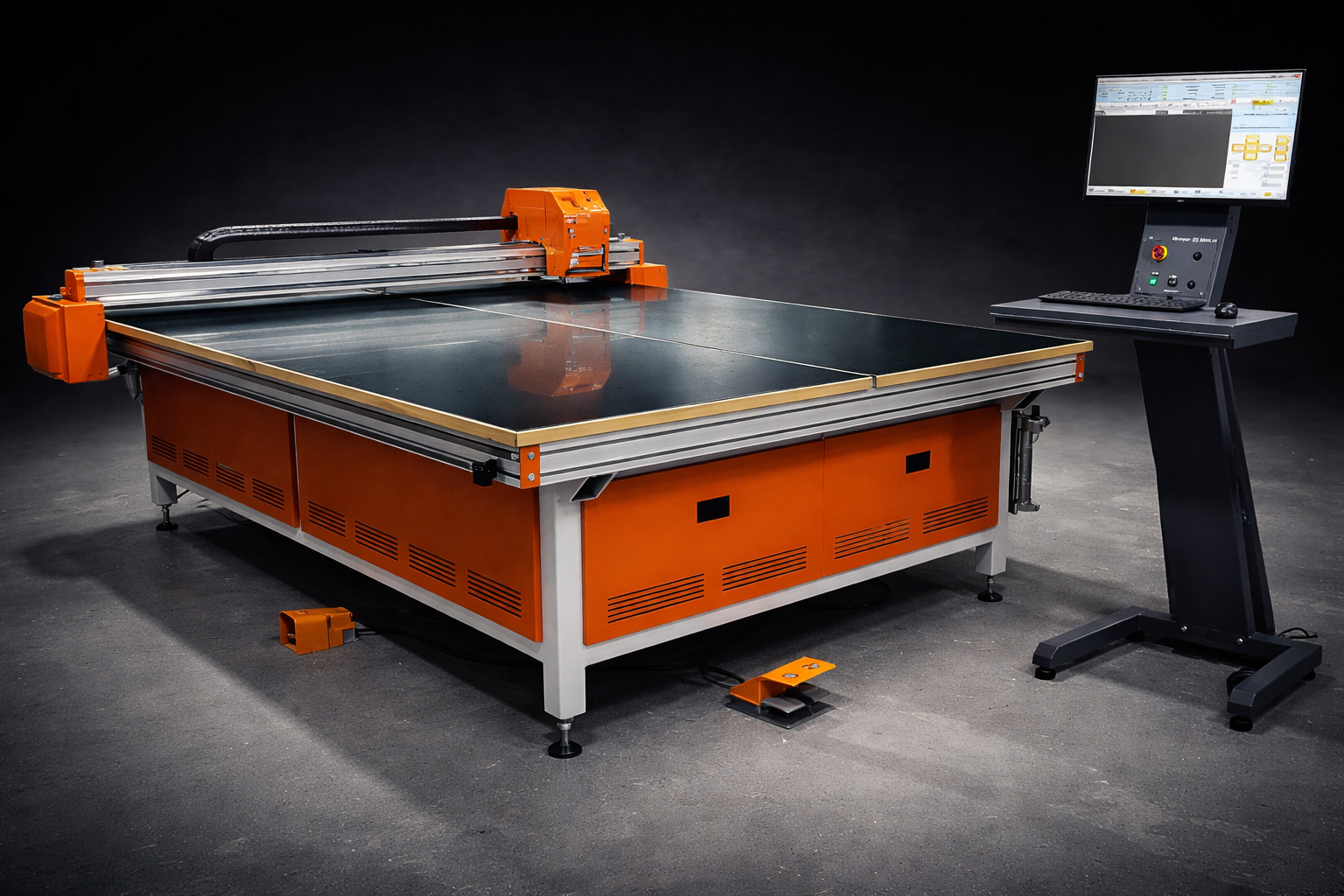

Стойка управления станком
Стойка работает на базе Windows. Оператор загружает задание, проверяет раскладку и запускает обработку. Вариант программы оптимизации выбирается при заказе.
ПО КОМПЛЕКТАЦИИ
Система разлома стекла и зеркал
Рейки разлома приводятся в действие педалями. Продольное и поперечное оснащение согласуется при заказе станка.
Выбор комплектации
Вопросы о SHERHAN CM 1828
Какой лист помещается на SHERHAN CM 1828?
Рабочее поле составляет 1800 × 2800 мм. Размер закупаемого стекла следует сопоставить с этой зоной до выбора станка.
Как подготовить фигурную деталь к раскрою?
Подготовьте векторный контур в формате DXF. Если есть только физический шаблон, можно рассмотреть опцию его сканирования. Перед серией проверяют размеры и возможность разлома по заданному контуру.
Сканирование входит в основную комплектацию?
На странице модели сканирование положения листа и сканирование шаблонов обозначены как опции. Нужные функции включаются в согласованную спецификацию.
Что делает воздушная подушка?
Подача воздуха облегчает перемещение стекла по столу. Это помогает оператору подвести нанесённую линию реза к рейке разлома.
Можно ли заказать отдельный стол разлома?
Да, состав участка можно дополнить столом разлома. Его размер и расположение подбирают по формату стекла и маршруту деталей.
Какие данные нужны для предложения?
Укажите толщину и тип стекла, размеры листов, число деталей за смену и требуемые опции. Приложите типовой чертёж и план места установки.
Поставка и обслуживание
ПРЕИМУЩЕСТВА ДЛЯ НАШИХ ПОКУПАТЕЛЕЙ
В предложении фиксируем состав оборудования и работ. До поставки согласуем размещение станка, подключение и доступ к рабочему столу.
Пусконаладка и обучение
Согласуем настройку станка, пробный раскрой и обучение оператора подготовке заданий и обслуживанию.
Техническая поддержка
Передайте модель, серийный номер и описание вопроса. Фотографии узла помогут при диагностике.
Сервисный портал →ОБОРУДОВАНИЕ В ЛИЗИНГ ОТ НАШИХ ПАРТНЕРОВ
Для заявки подготовим предложение на выбранное исполнение. Аванс, срок и график платежей определяет лизинговая компания.
Получить расчёт SHERHAN CM 1828
Напишите, какое стекло обрабатываете и сколько листов нужно раскроить за смену. Приложите чертёж детали, отметьте необходимость сканирования и оптимизации раскладки.
