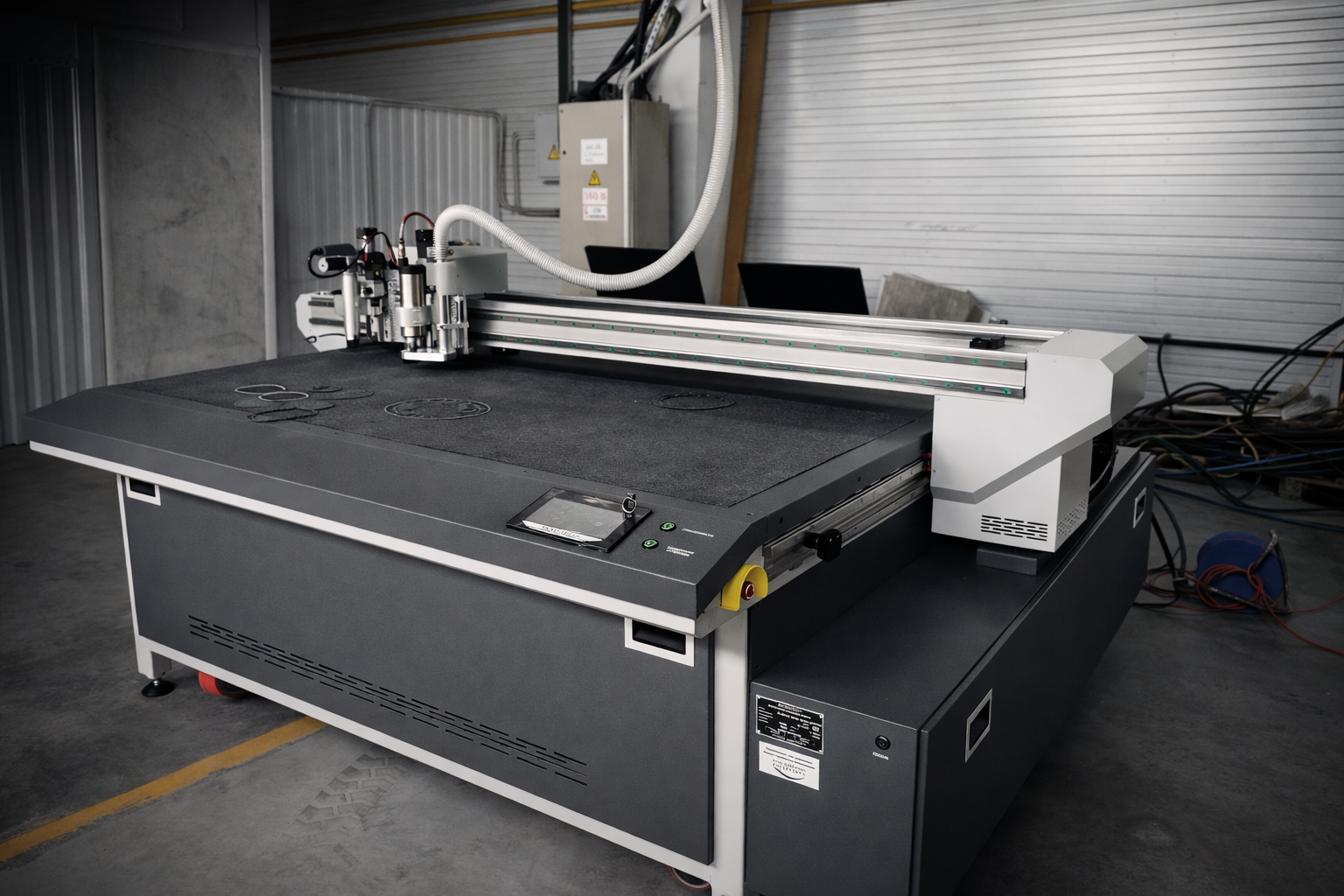

ПРЕЦИЗИОННАЯ МЕХАНИКА
Цельносварная рама служит основанием портала и рабочего стола. Два сервопривода перемещают портал синхронно; передача по осям выполнена на косозубой рейке.
SKY CUT · оборудование российского производства
ПЛАНШЕТНЫЕ РЕЖУЩИЕ ПЛОТТЕРЫ СЕРИИ SRST со стационарным столом на базе цельносварной рамы для резки материалов толщиной не более 50 мм.
Раскрой листовых заготовок по цифровому чертежу. Осциллирующая резка, надсечка, биговка, маркировка и фрезерование — в зависимости от установленных модулей.
ЦельносварнаяРАМА СТАНКА
До 3ИНСТРУМЕНТОВ
4–8 зонВАКУУМНОГО ПРИЖИМА
01 · конструкция
Планшетные режущие плоттеры PROFICUT серии SRST
Стационарный стол удерживает лист во время обработки. Рабочий формат и инструментальную каретку подбирают по размерам заготовок, операциям и объёму выпуска.
| Параметр | Исполнение |
|---|---|
| Рама | Цельносварная |
| Рабочий стол | Стационарный алюминиевый, с вакуумным прижимом |
| Толщина материала | До 50 мм для совместимых материалов; определяется инструментом и результатом теста |
| Инструменты на каретке | До 3: два тангенциальных и один флюгерный |
| Привод портала | Два синхронизированных сервопривода Mitsubishi |
| Передача по осям | Косозубая рейка |
| Вакуумные зоны | От 4 до 8, в зависимости от рабочего формата |
| Файлы раскроя | PLT, DXF, G-code |

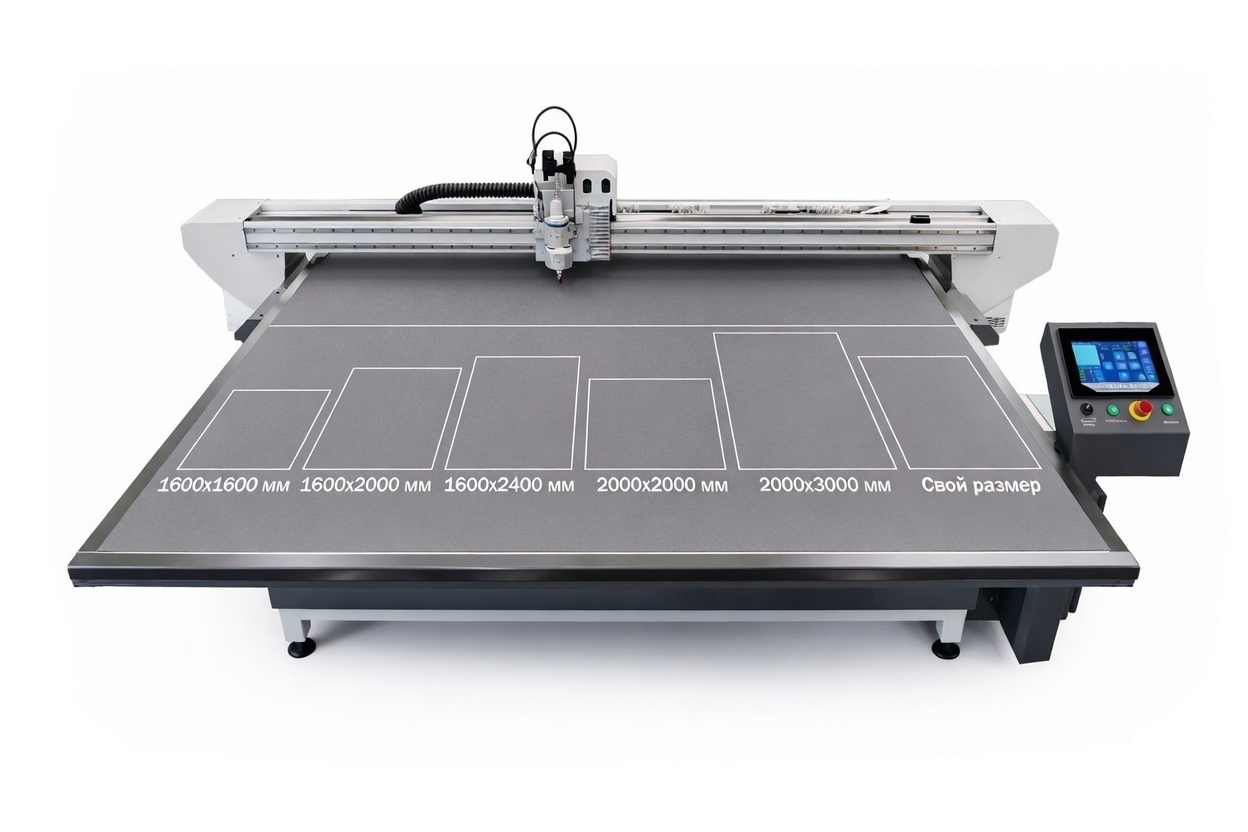

| Рабочие форматы | 1600 × 1600, 1600 × 2000, 1600 × 2400, 2000 × 2000, 2000 × 3000 мм; индивидуальный размер — по заказу |
Время раскроя рассчитывается по конкретному заданию: учитываются материал, длина контура, количество отверстий, выбранный инструмент и последовательность операций.
02 · узлы станка
ПРИМЕНЕНИЕ РЕЖУЩИХ ПЛОТТЕРОВ PROFICUT SRST

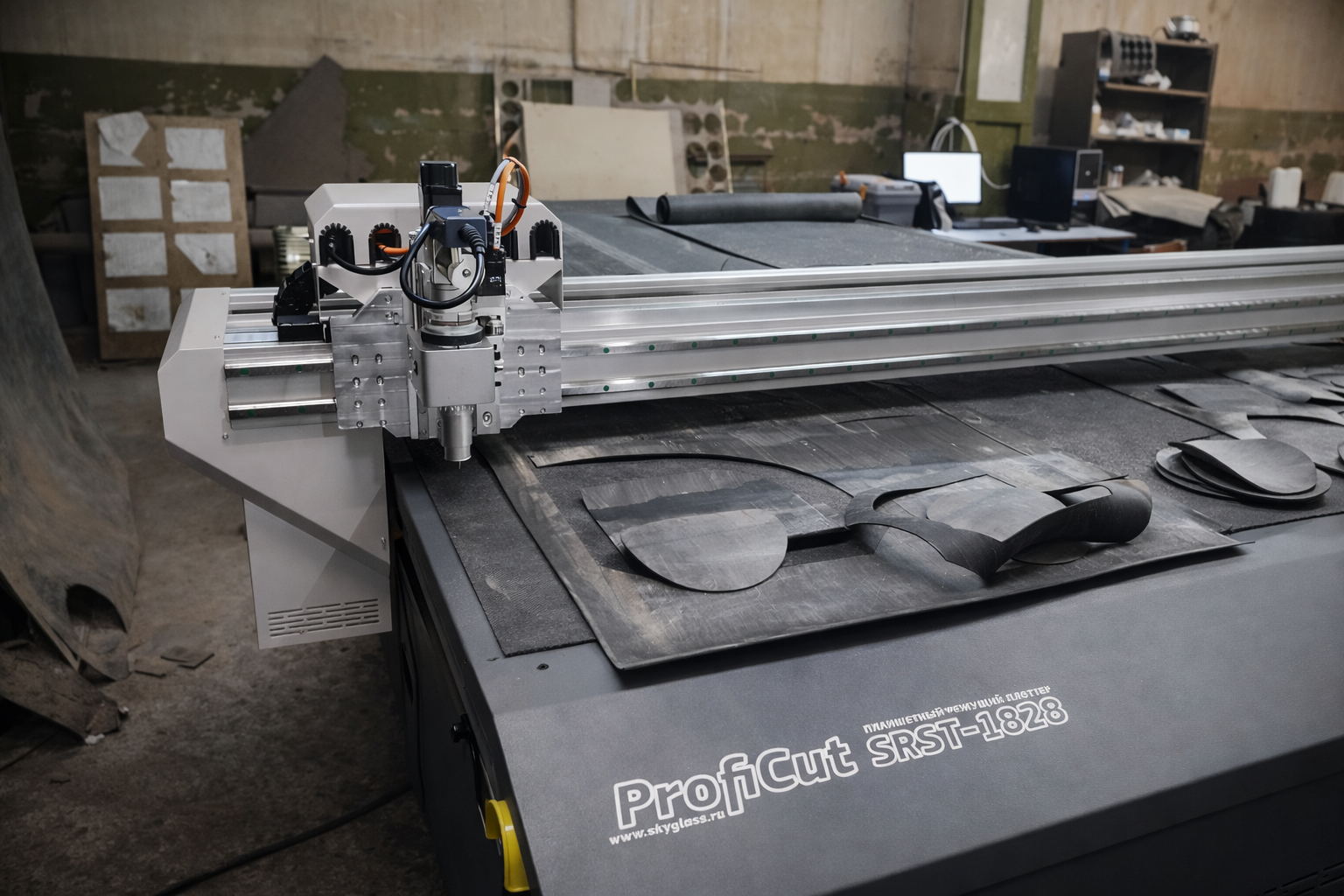

Сервоприводы, вакуумный стол и сменные модули работают по одному заданию. Оператор подготавливает лист, задаёт начальную точку и запускает обработку.

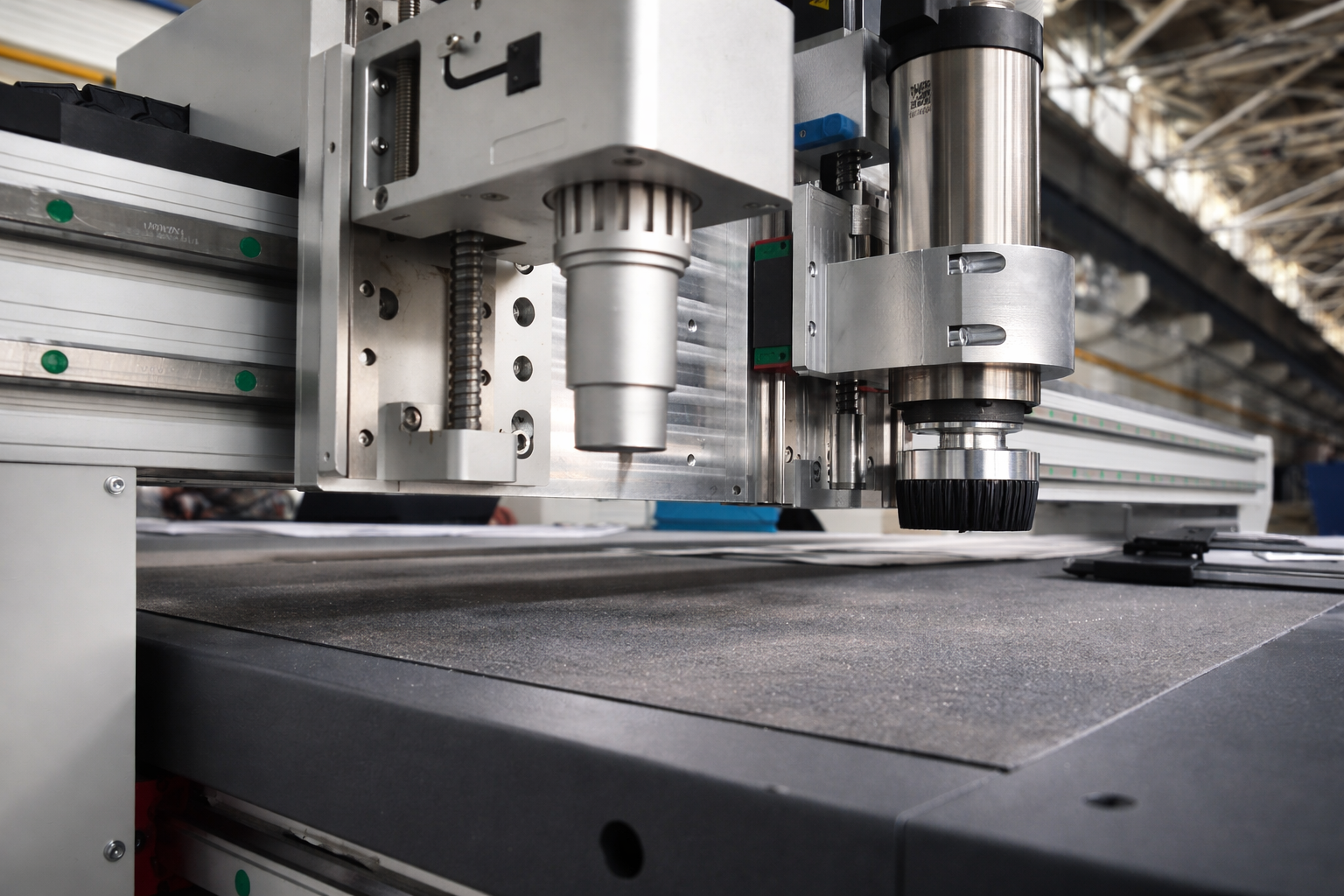

МОДУЛИ ДЛЯ РЕШЕНИЯ ПРОИЗВОДСТВЕННЫХ ЗАДАЧ
Каретку комплектуют под требуемые операции. Набор модулей определяет возможность резки, биговки, маркировки и обработки жёстких материалов.

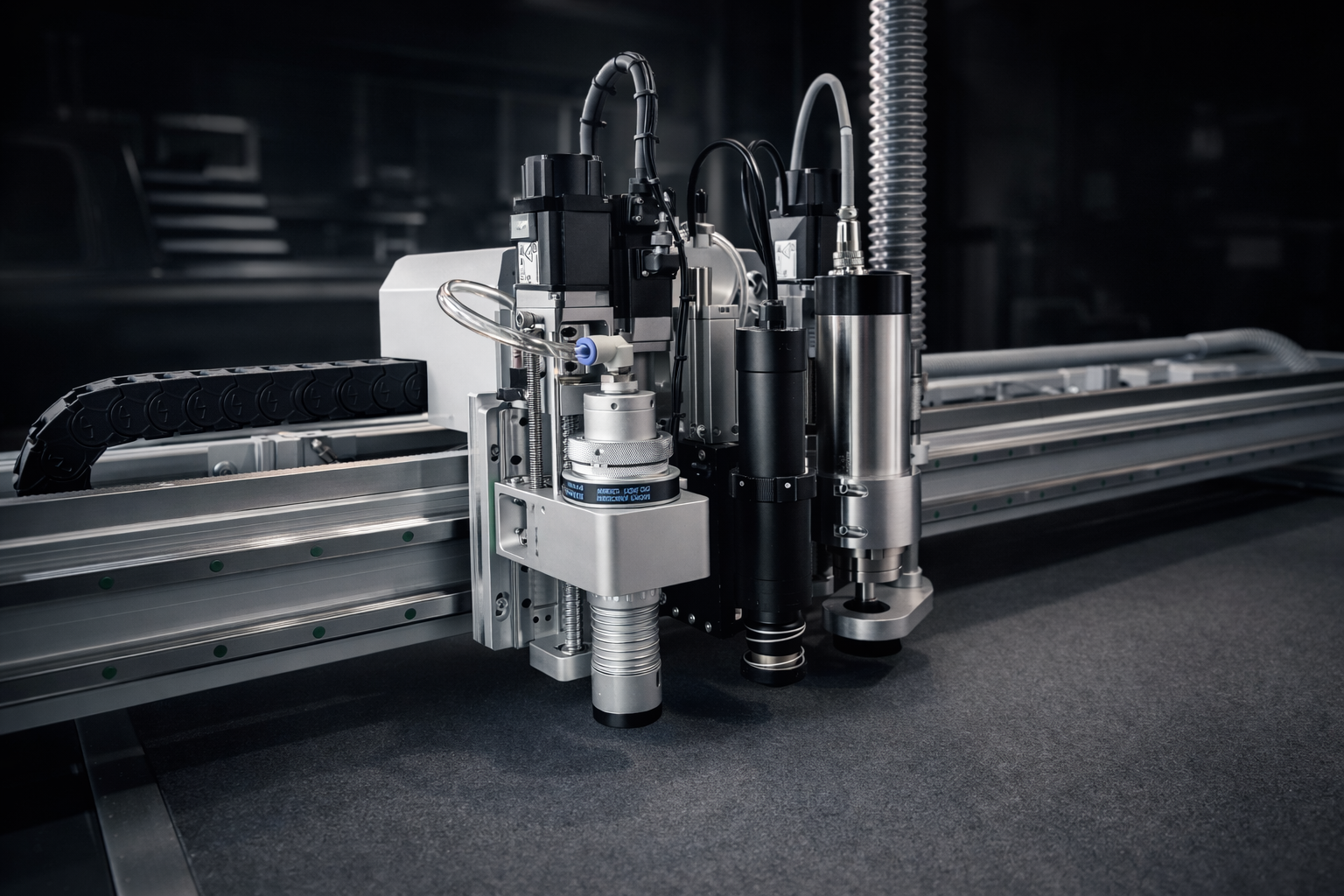

УСТАНОВКА ОТ 1 ДО 3 ИНСТРУМЕНТОВ НА КАРЕТКЕ
В описанном исполнении предусмотрены два тангенциальных инструмента и один флюгерный. Состав и совместимость выбранных модулей фиксируют при заказе.

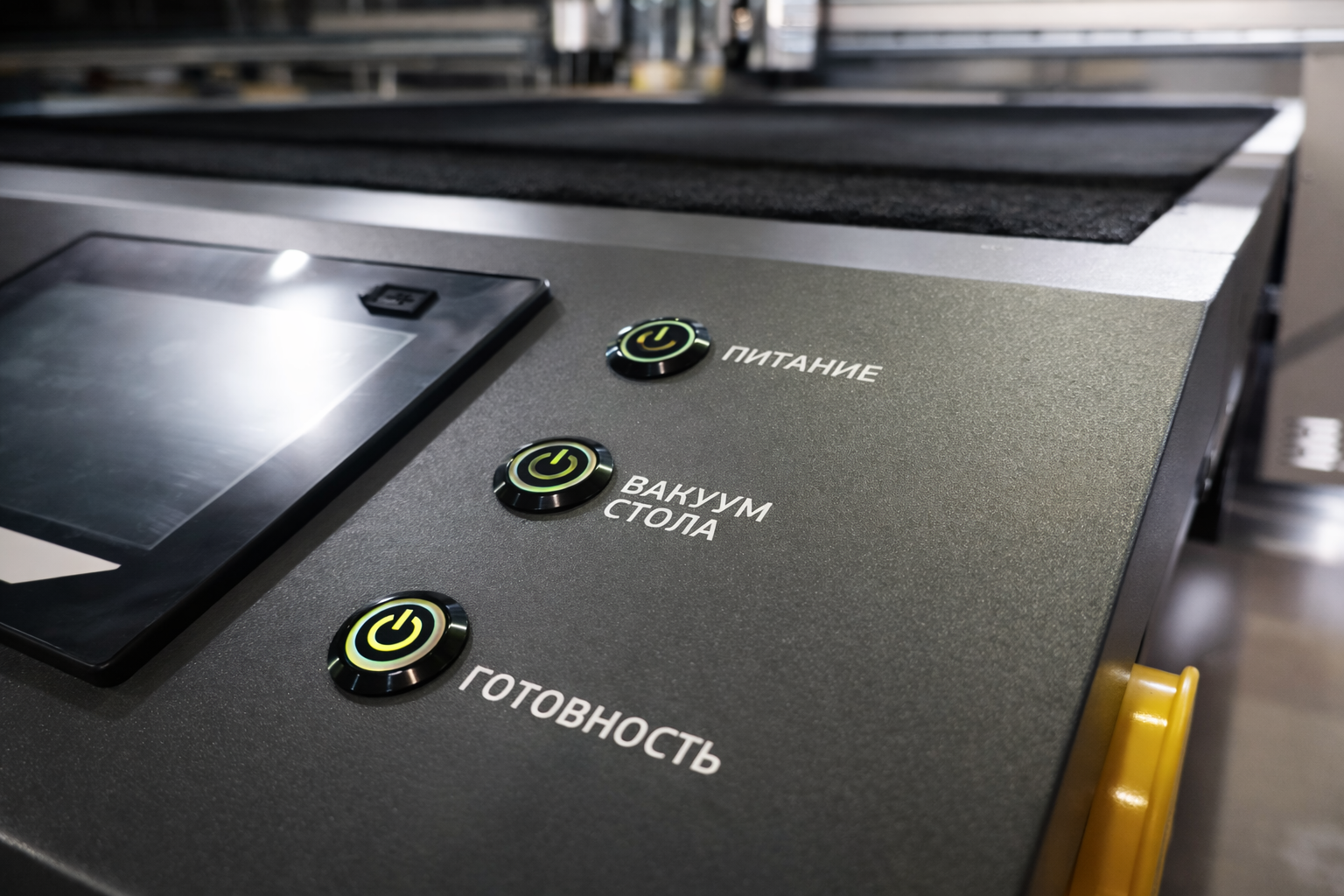

СТОЛ ВАКУУМНЫЙ ОТ 4 ДО 8 ЗОН, В ЗАВИСИМОСТИ ОТ РАЗМЕРА ПЛОТТЕРА
Зональный прижим удерживает материал на алюминиевом столе. Вакуум регулируется под тип заготовки и используемую площадь.

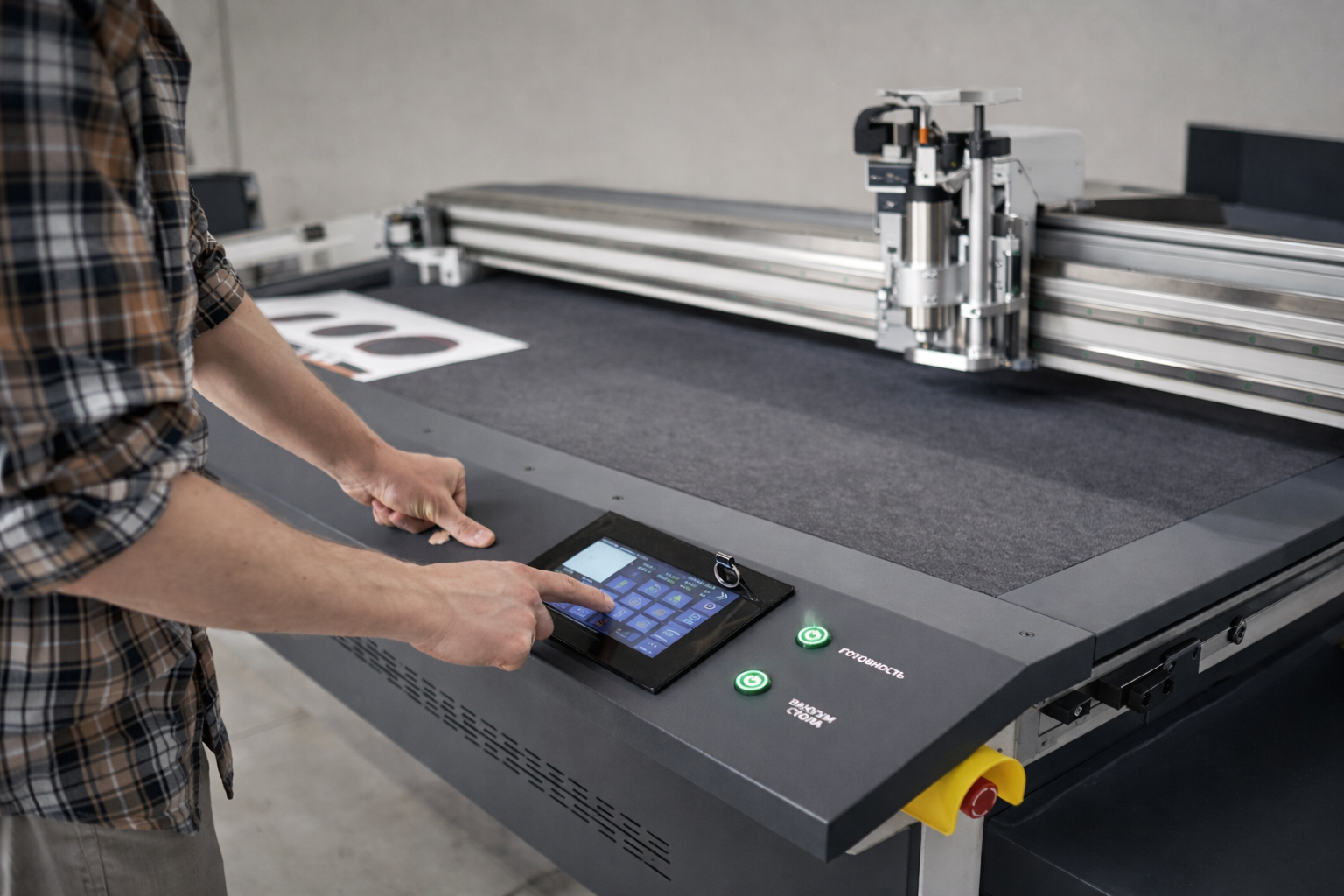

ЛАЗЕРНЫЙ МАРКЕР ОПРЕДЕЛЕНИЯ НУЛЕВОЙ ТОЧКИ
Маркер помогает задать положение задания на листе. Перед обработкой оператор проверяет начало координат, масштаб и размещение контуров.
ИНТЕГРАЦИЯ С ВЕКТОРНЫМИ ПРОГРАММАМИ + ОПТИМИЗАЦИЯ
Чертежи готовят в векторном редакторе с экспортом в PLT, DXF или G-code. Перед запуском проверяют замкнутость контуров, размеры деталей и соответствие операций выбранным инструментам.
Раскладку строят с учётом размера листа, направления материала и технологических отступов. Состав программного обеспечения согласуют вместе со станком.
03 · оснащение
ИНСТРУМЕНТЫ ДЛЯ ПЛАНШЕТНОГО РЕЖУЩЕГО ПЛОТТЕРА PROFICUT
Десять вариантов инструмента для разных операций. Для заказа выбирают совместимый комплект, а не устанавливают все модули одновременно.
01 · Прокладки и технические материалы

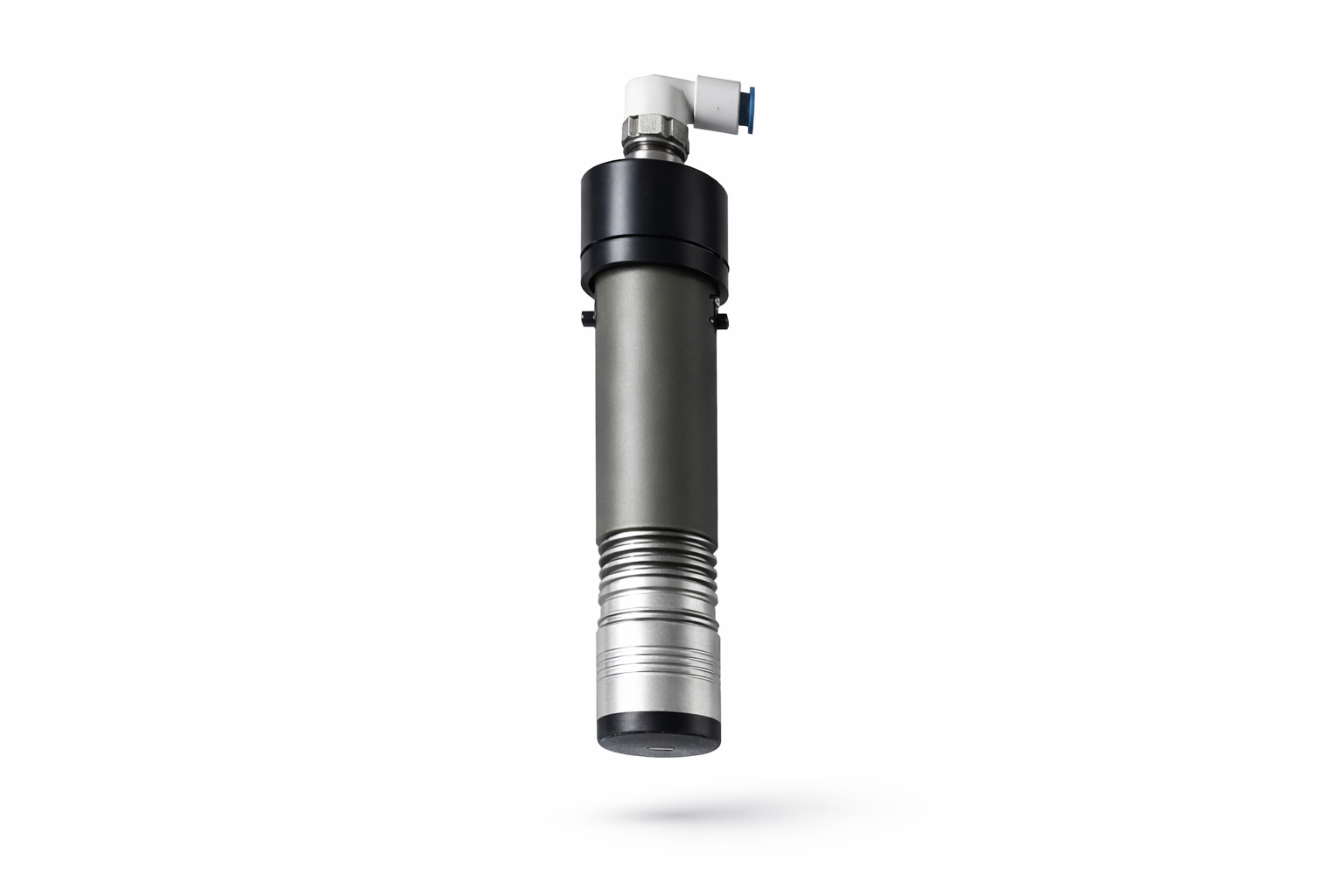

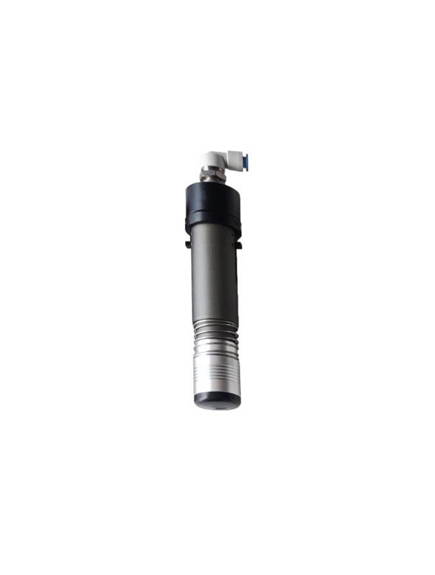

ПНЕВМАТИЧЕСКИЙ ОСЦИЛЛИРУЮЩИЙ ИНСТРУМЕНТ
Нож с пневматическим приводом выполняет сквозной рез по контуру. Применяется для заготовок из резины, паронита, силикона и полиуретана. Подбор лезвия и режима зависит от плотности материала, его толщины и минимальных радиусов детали.
Для подключения инструмента требуется согласовать параметры подачи сжатого воздуха. Возможность обработки конкретной марки материала проверяют на образце.
02 · Контурный раскрой
ЭЛЕКТРИЧЕСКИЙ ОСЦИЛЛИРУЮЩИЙ ИНСТРУМЕНТ 600 ВТ
Возвратно-поступательное движение лезвия используется при раскрое мягких и среднеплотных материалов: бумаги, ПВХ-плёнки, кожи, резины, паронита и гофрокартона. Мощность указанного исполнения — 600 Вт.
Толщина до 50 мм относится к совместимым материалам и выбранному исполнению. Допустимую толщину плотных прокладочных материалов определяют отдельно.
03 · Верхний слой без прорезания подложки
ИНСТРУМЕНТ ДЛЯ НАДСЕЧКИ KISS CUT
Инструмент надсекает рабочий слой самоклеящегося материала. Применяется для ПВХ-плёнки, световозвращающих материалов, бумаги, тонкого картона и магнитного винила.
Глубину и усилие настраивают под материал. Для самоклеящихся носителей проверяют сохранность подложки по всему контуру.
04 · Ткани и технический текстиль
РОТАЦИОННЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ
Вращающееся дисковое лезвие раскраивает текстильные заготовки, ПВХ-ткани для тентов и совместимые армирующие материалы, включая стекловолокно, углеволокно и кевлар.
При испытании оценивают смещение слоёв, качество кромки и прохождение криволинейных участков.
05 · Наклонные резы
РЕЖУЩИЙ ИНСТРУМЕНТ ДЛЯ РЕЗКИ ПОД УГЛОМ (0°,15°,22.5°, 30°,45°)
Инструмент формирует наклонные резы в совместимых сэндвич-панелях и вспененных композитных материалах. Используется при подготовке деталей со стыками и пространственных конструкций.
Угол, глубину прохода и тип лезвия выбирают по структуре заготовки и геометрии изделия.
06 · Обозначения на заготовке

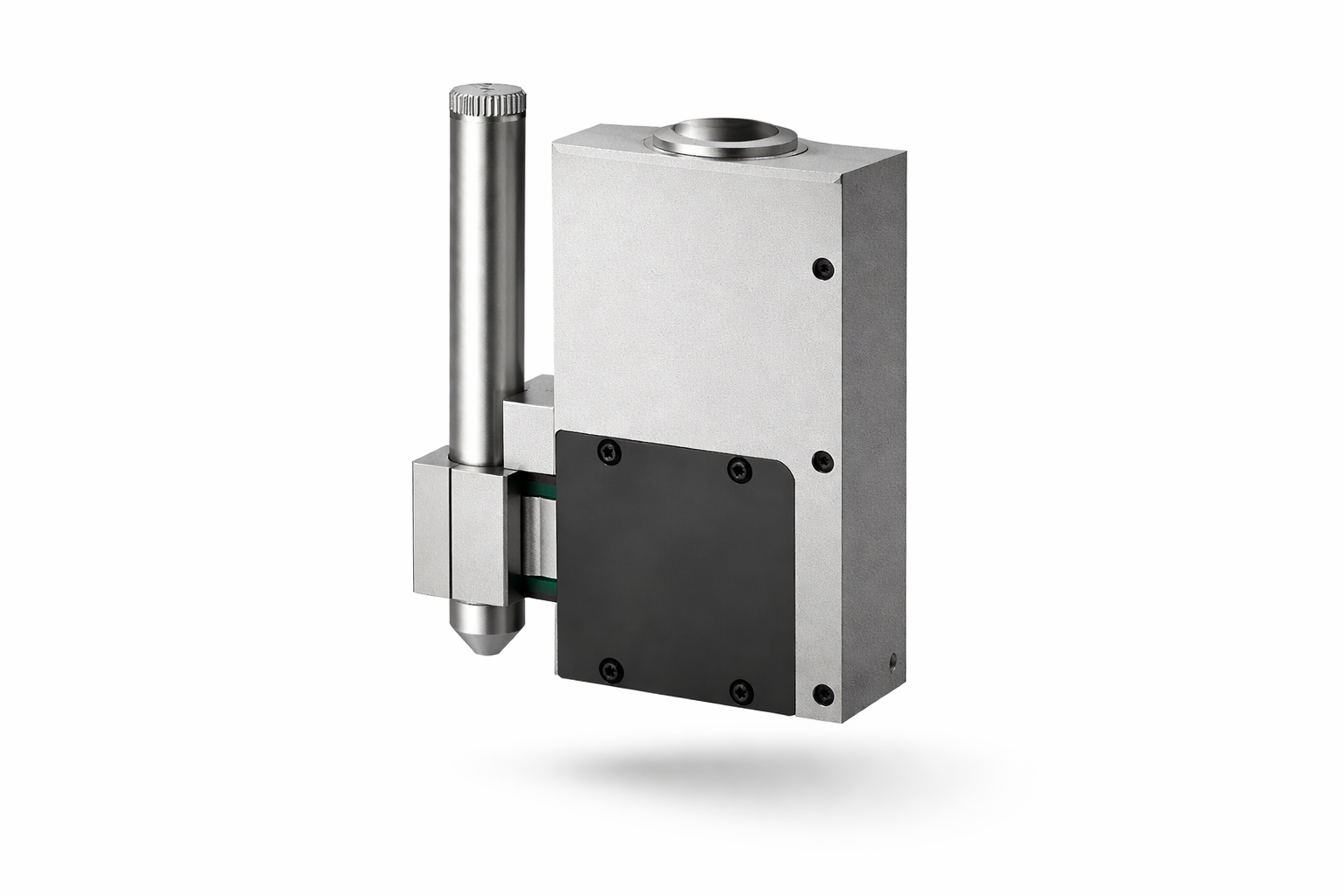

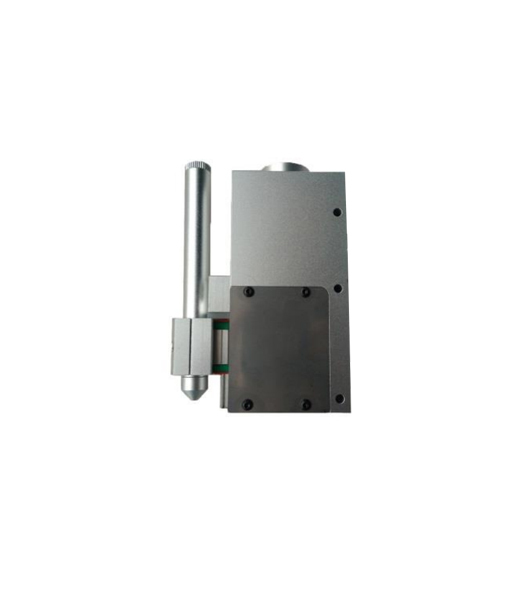

ИНСТРУМЕНТ ДЛЯ МАРКИРОВКИ
Наносит линии, метки и графическую информацию по цифровому заданию. Маркировка помогает различать детали и переносить на материал обозначения для последующих операций.
Тип пишущего элемента подбирают с учётом поверхности и требований к видимости маркировки.
07 · Перфорация ткани и кожи

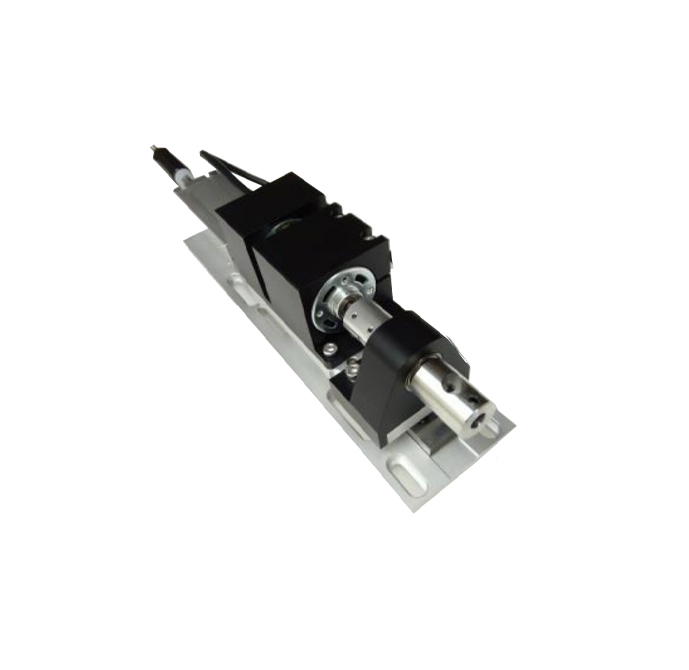

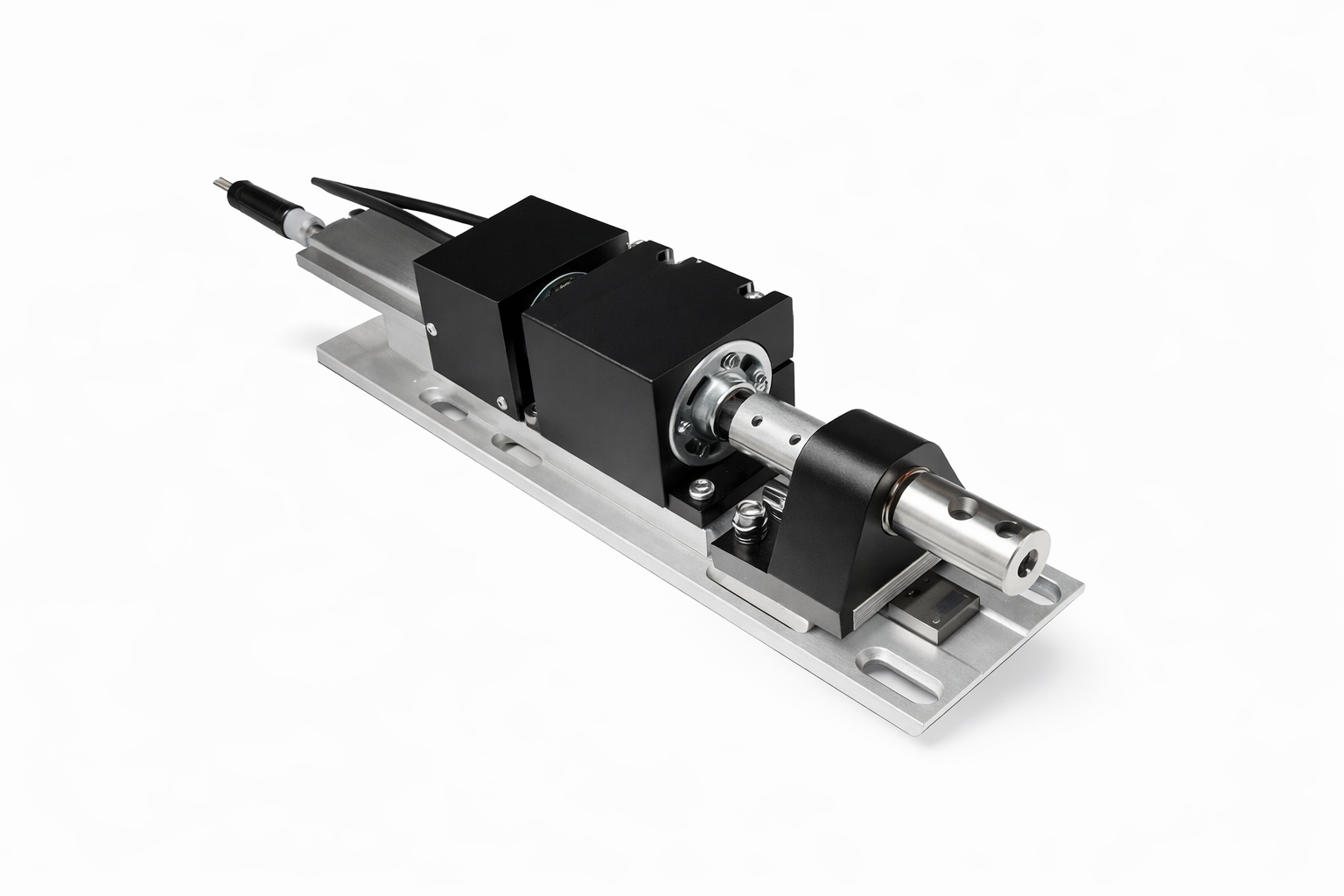

ПРОБОЙНИК ДЛЯ ОТВЕРСТИЙ
Пробойник выполняет отверстия диаметром от 1 до 6 мм в совместимых материалах. Применяется для перфорации деталей из ткани и кожи.
Диаметр оснастки, расстояние между отверстиями и режим работы согласуют по образцу изделия.
08 · Подготовка линий сгиба
БИГОВАЛЬНЫЙ ИНСТРУМЕНТ
Ролик продавливает линию сгиба на картонной развёртке. Биговку и вырезание внешнего контура можно включить в одно задание с использованием соответствующих инструментов.
Профиль ролика и прижим выбирают по толщине и структуре картона, чтобы получить требуемый сгиб.
09 · Плёнка, картон, тонкий пластик
УНИВЕРСАЛЬНЫЙ ТАНГЕНЦИАЛЬНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ
Лезвие поворачивается по направлению контура и прорезает листовую заготовку. Инструмент применяется для плёнок, картона и совместимых тонких пластиков толщиной не более 5 мм.
Рабочую глубину и скорость определяют по жёсткости материала и форме детали.
10 · Жёсткие листовые материалы

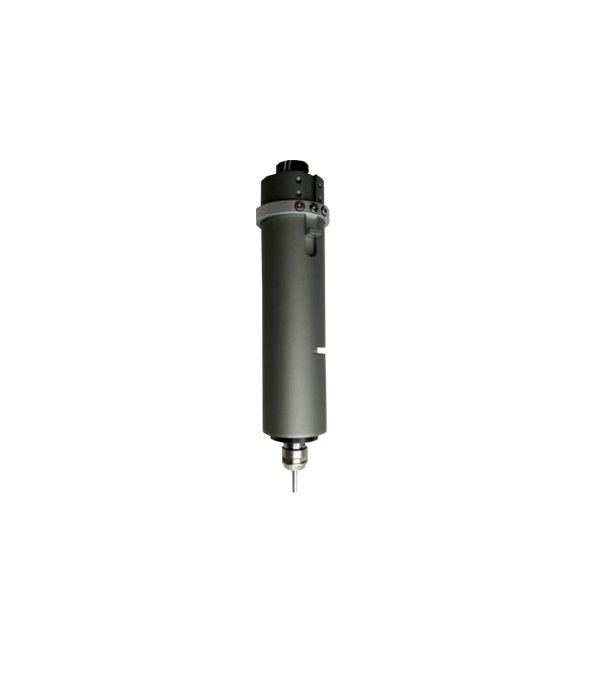

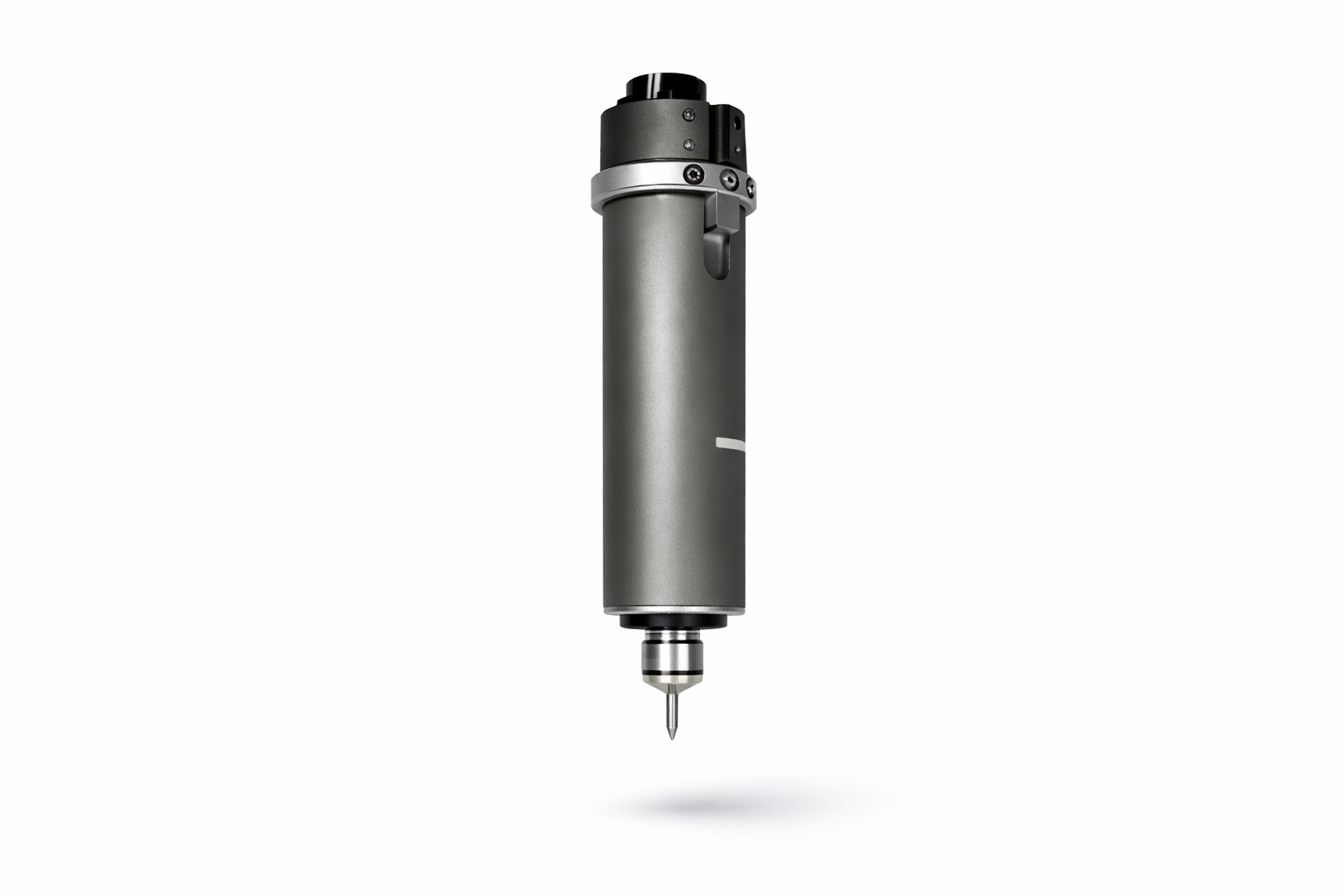

ФРЕЗЕРНЫЙ ИНСТРУМЕНТ
Шпиндель мощностью 1,5 кВт с частотой вращения до 24 000 об/мин предназначен для обработки совместимых жёстких материалов: акрила, композита и АБС-пластика.
Фрезу, подачу, глубину прохода и удаление стружки подбирают под материал. Возможность установки и состав оснащения включают в комплектацию станка.
04 · изделия
ПРОИЗВОДСТВЕННЫЕ РЕШЕНИЯ

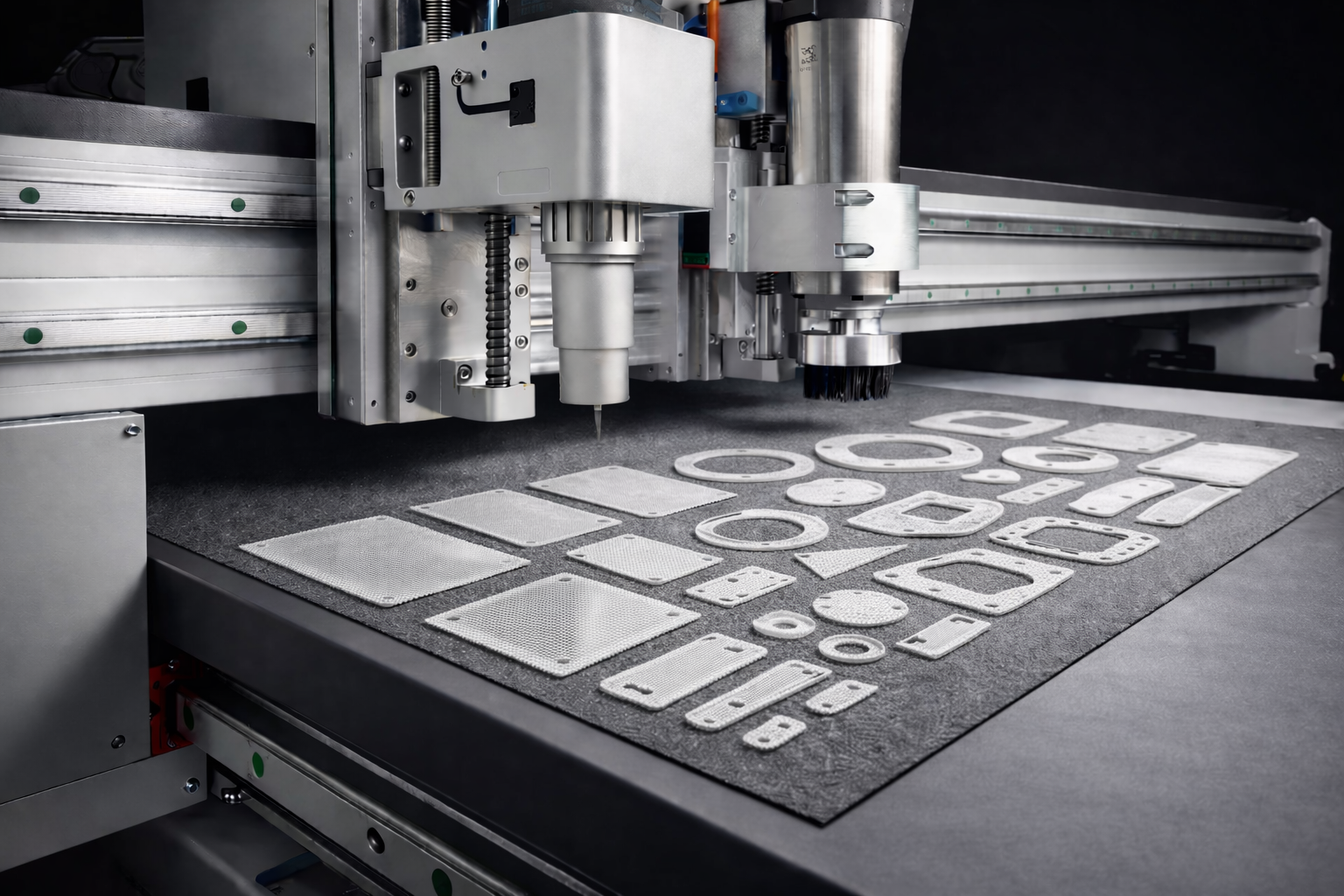

Плоттер изготавливает детали по файлу без отдельного вырубного штампа для каждого контура. Материал, инструмент и требуемый результат проверяют перед подбором комплектации.

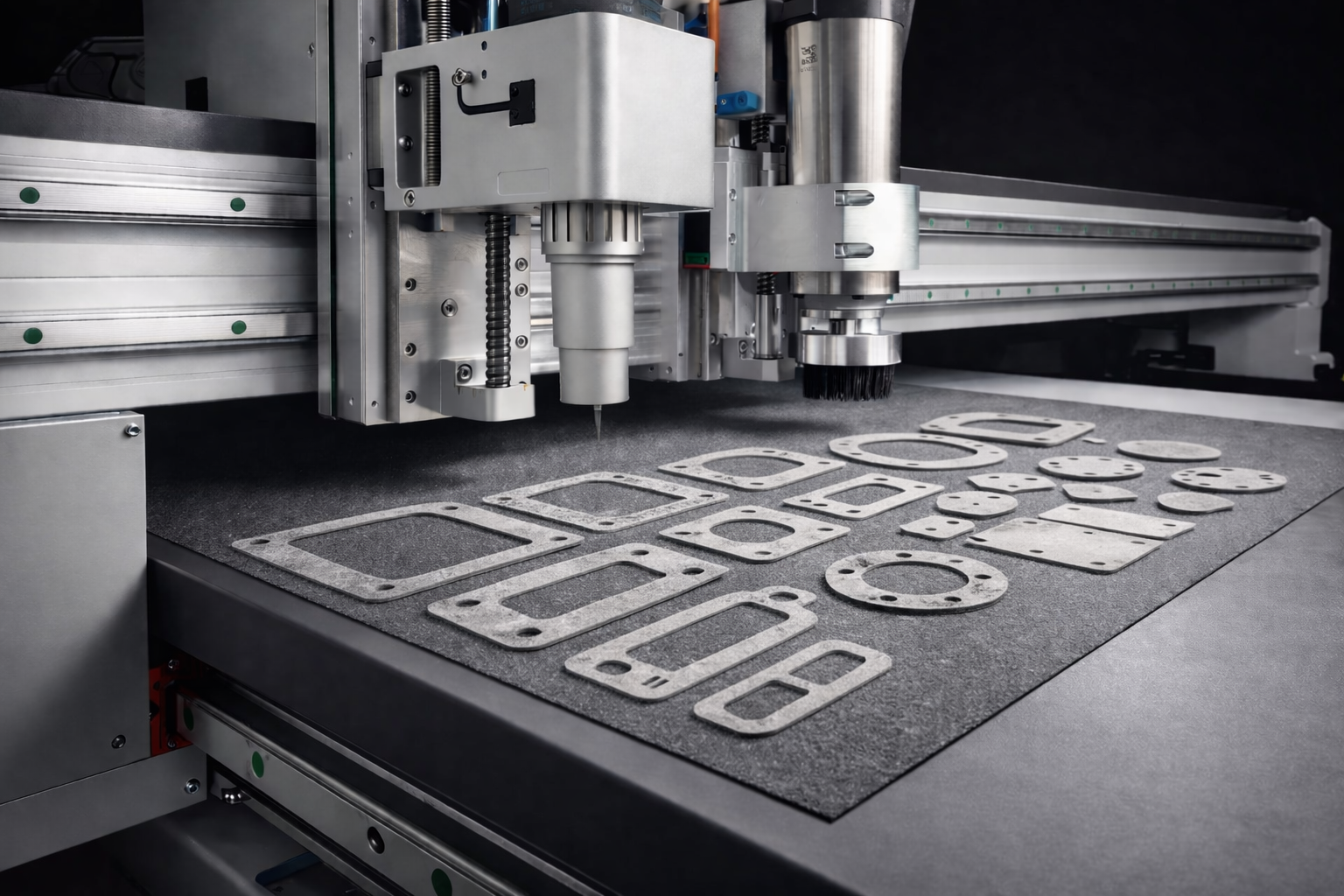

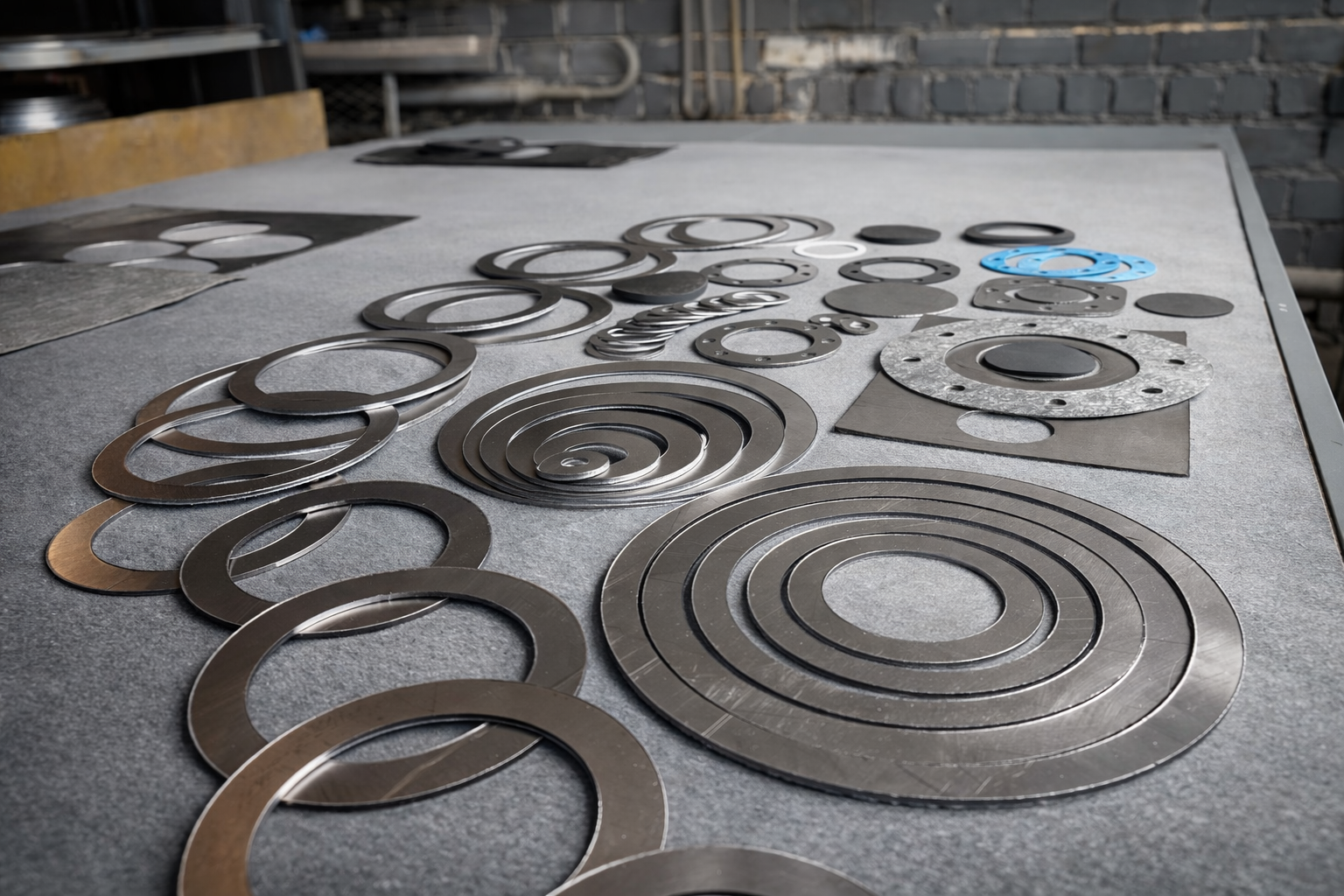

РЕМОНТНО-МЕХАНИЧЕСКИЕ ЗАВОДЫ
Прокладки, уплотнения и детали из резины, паронита, силикона и полиуретана. Контур и отверстия задаются чертежом.
ПРОИЗВОДСТВО УПАКОВКИ
Развёртки из коробочного и гофрированного картона, разделители, ложементы и защитные вкладыши. Для линий сгиба применяется биговальный инструмент.
ПРОИЗВОДСТВО БЕСПИЛОТНИКОВ
Раскрой совместимых листовых материалов и армирующих тканей по контурам деталей. Технологию выбирают по составу материала и требованиям к кромке.

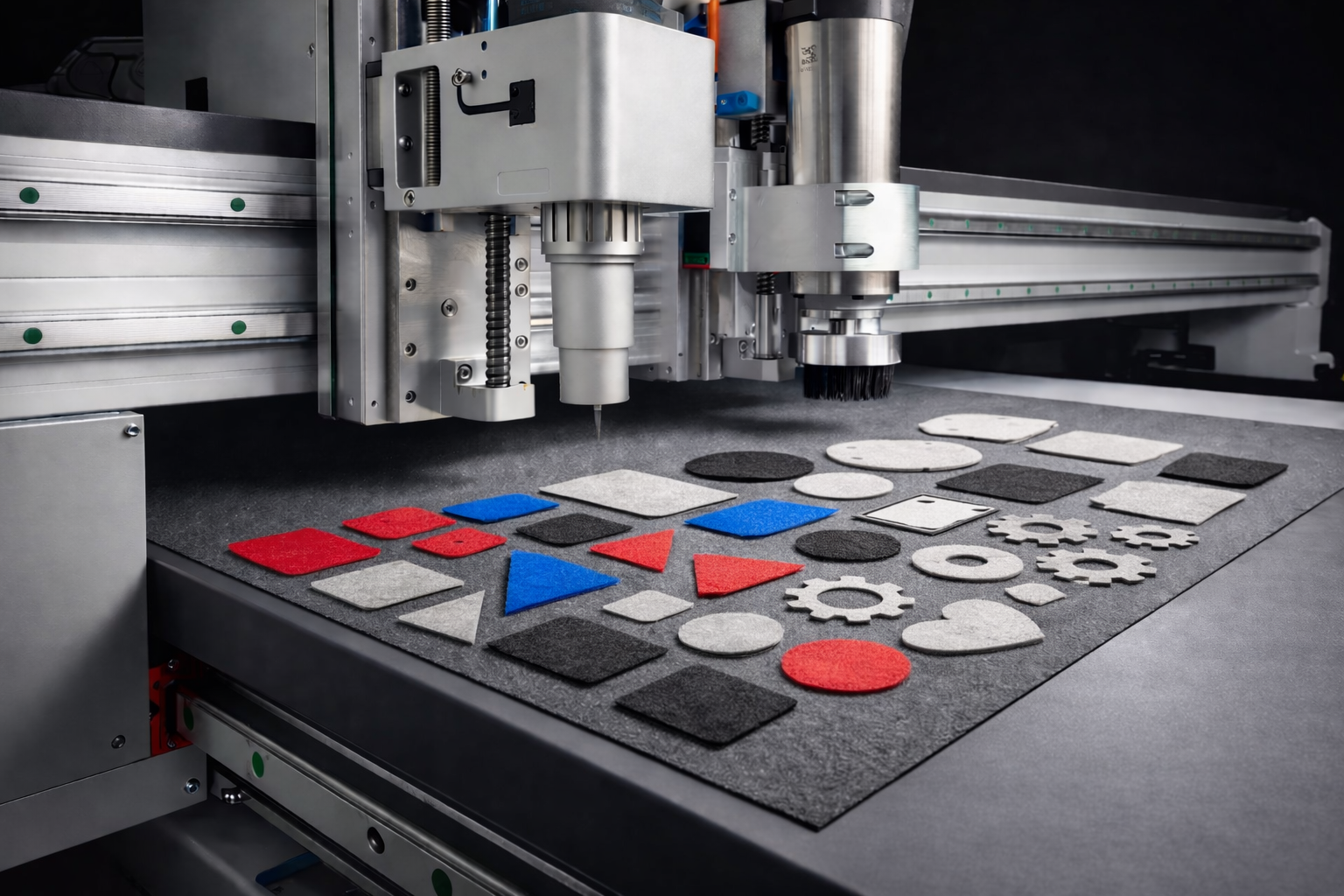

ТЕКСТИЛЬНАЯ ПРОМЫШЛЕННОСТЬ
Выкройки и лекала, раскрой ткани и кожи, нанесение разметки. Удержание материала проверяют с учётом его растяжимости и структуры.
АВТОМОБИЛЬНАЯ ПРОМЫШЛЕННОСТЬ
Заготовки обивки, ковриков, шумоизоляции, защитных шторок и чехлов. Комплектацию подбирают по номенклатуре материалов.
РЕКЛАМА И ПОЛИГРАФИЯ
Контурные элементы вывесок, интерьерные таблички, указатели, POP-конструкции, мобильные стенды и ростовые фигуры из совместимых материалов.
ТУРИСТИЧЕСКИЙ ИНВЕНТАРЬ
Детали палаток, ковриков, спальных мешков, кайтов, парусов, надувных бассейнов и лодок. Для каждой ткани или полимерного полотна определяют способ фиксации и режущий инструмент.
05 · подготовка задания
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ОПТИМИЗАЦИЯ
От чертежа до готовой детали — с проверкой размеров, раскладки и последовательности операций.
Подготовка контура
Создание и редактирование векторного файла, проверка геометрии и экспорт в поддерживаемый формат.
Раскладка на листе
Размещение деталей в рабочей зоне с учётом материала, отступов и доступного размера заготовки.
Назначение операций
Выбор инструмента для реза, надсечки, биговки или маркировки. Проверка задания перед серийным запуском.
06 · видео
Примеры работы режущих плоттеров PROFICUT
Видеотека семейства PROFICUT. Комплектация и инструмент в демонстрации могут отличаться от заказываемого SRST.
PROFICUT · видео 01
Смотреть на RUTUBE →PROFICUT · видео 02
Смотреть на RUTUBE →PROFICUT · видео 03
Смотреть на RUTUBE →PROFICUT · видео 04
Смотреть на RUTUBE →PROFICUT · видео 05
Смотреть на RUTUBE →PROFICUT · видео 06
Смотреть на RUTUBE →PROFICUT · видео 07
Смотреть на RUTUBE →PROFICUT · видео 08
Смотреть на RUTUBE →PROFICUT · видео 09
Смотреть на RUTUBE →PROFICUT · видео 10
Смотреть на RUTUBE →PROFICUT · видео 11
Смотреть на RUTUBE →PROFICUT · видео 12
Смотреть на RUTUBE →PROFICUT · видео 13
Смотреть на RUTUBE →07 · другие исполнения

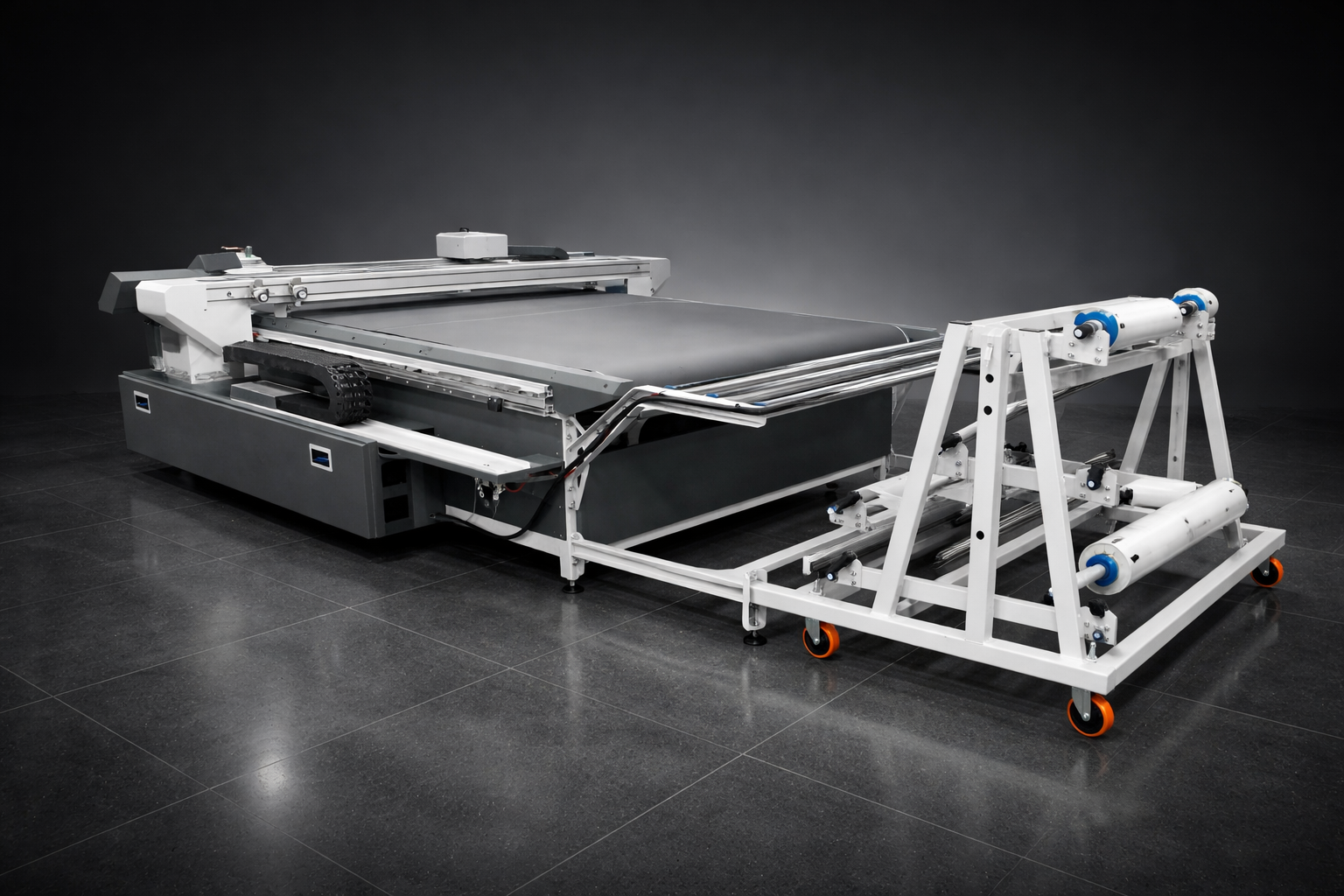

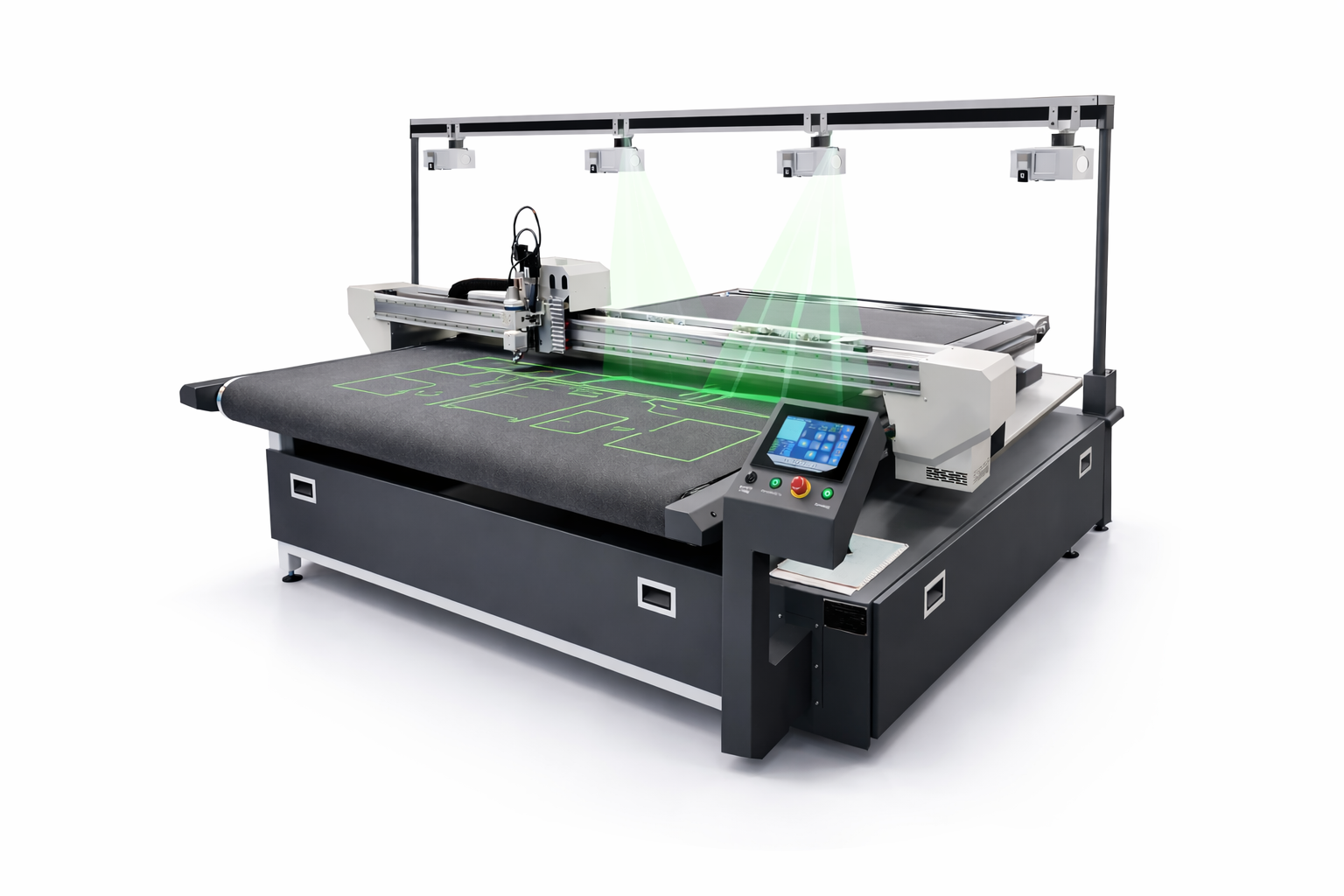

Для рулонной подачи — серия SRKS
SRST работает со стационарным столом. Для автоматической подачи рулона рассматривают конвейерную серию SRKS.
08 · приобретение
Оборудование в лизинг
Запросите предложение на выбранную комплектацию SRST и условия финансирования.
Аванс, срок договора, график платежей и доступность программ господдержки определяются лизинговой компанией. Для расчёта нужны реквизиты организации и согласованный состав оборудования.
Запросить расчёт лизинга →Перед заказом
Вопросы о PROFICUT SRST
Все ли материалы можно резать толщиной 50 мм?
Нет. Допустимая толщина зависит от плотности, структуры и инструмента. Верхний предел серии нельзя переносить на каждый материал. Для подбора нужен образец и чертёж.
Чем SRST отличается от RR?
SRST построен на цельносварной раме со стационарным столом. RR имеет разборную раму. Нагрузку, инструменты и рабочий формат выбирают под конкретное производство.
Сколько инструментов устанавливается?
Предусмотрена каретка с двумя тангенциальными и одним флюгерным инструментом. Состав оснащения фиксируется при согласовании комплектации.
Можно ли заказать свой размер стола?
Рабочий формат подбирается по размеру листа и деталей. Помимо указанных форматов можно обсудить индивидуальную рабочую зону.
Что отправить для подбора?
Укажите материал, его марку и толщину, размер листа, чертежи деталей и планируемый объём выпуска. По этим данным подбираются инструменты и рабочий формат.
