Разместить лист
Загрузочный механизм подаёт стекло на стол. Система сканирования определяет его положение для привязки карты раскроя.
SKY CUT · Станки для стекла
SHERHAN CM 2633
ОБОРУДОВАНИЕ ДЛЯ РАСКРОЯ И РАЗЛОМА СТЕКЛА И ЗЕРКАЛ С СИСТЕМОЙ ЗАГРУЗКИ
Рабочий стол 2600 × 3300 мм для прямых и фигурных контуров. Станок загружает лист, наносит линии реза по заданию ЧПУ и позволяет выполнить разлом на оборудованном столе.
2600 × 3300РАБОЧЕЕ ПОЛЕ · ММ
ЧПУПРЯМЫЕ И ФИГУРНЫЕ КОНТУРЫ
ЗагрузкаПОДАЧА ЛИСТА НА СТОЛ
Видео оборудования
SHERHAN CM 2633 в работе
Видео станка для раскроя стекла и зеркал. Для расчёта вашей комплектации отправьте формат листа, толщину материала и чертёж детали.
Параметры оборудования
Станок SHERHAN 2633 для раскроя стекла и зеркал
Формат подходит для работы с большими листами. При подборе проверяем толщину стекла, размеры заготовок и последовательность отделения деталей после реза.
- Рабочее поле
- 2600 × 3300 мм
- Материал
- Листовое стекло, зеркало
- Контур
- Прямолинейный и криволинейный
- Управление
- ЧПУ, стойка на базе Windows
- Подача листа
- Система загрузки
- Положение листа
- Лазерное сканирование
- Перемещение по столу
- Воздушная подушка
- Разлом
- Рейки по комплектации
Рабочий цикл
От загрузки листа до снятия деталей
Пирамиду со стеклом, зону движения загрузчика и место выгрузки располагают по схеме участка. Проходы должны оставаться свободными во время работы механизмов.
Выполнить задание
Портал перемещает режущую головку по заданным контурам. Режим выбирают для обрабатываемого стекла.

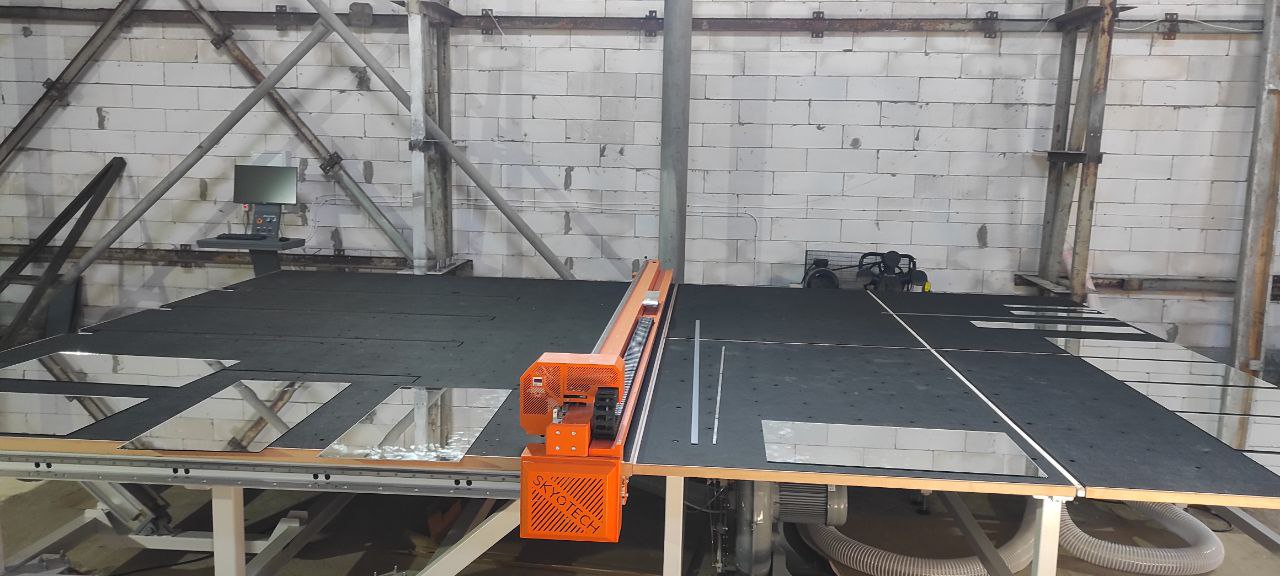

Отделить детали
Оператор перемещает лист по столу и использует рейки разлома. Отделённые заготовки снимают для дальнейшей обработки.
Узлы и функции
ПРЕИМУЩЕСТВА ЧПУ СТЕКЛОРЕЗОВ SHERHAN CM 2633
Привод портала
Два серводвигателя синхронно перемещают портал. В механике осей используется косозубая передача.
Раскладка деталей
Программа оптимизации помогает размещать контуры на листе. Расход стекла зависит от размеров деталей, зазоров и состава заказа.
Оснащение под заказ
При работе со стеклом Low-E обсудим модуль снятия покрытия. Печать этикеток и состав программных функций согласуются отдельно.
Определение положения листа
Система сканирования положения стекла на станке
Перед резкой лазерная система считывает положение стекла на столе. Эти данные используются при привязке задания к заготовке. Оператор подготавливает лист и проверяет размещение контуров перед запуском.
Фигурные детали

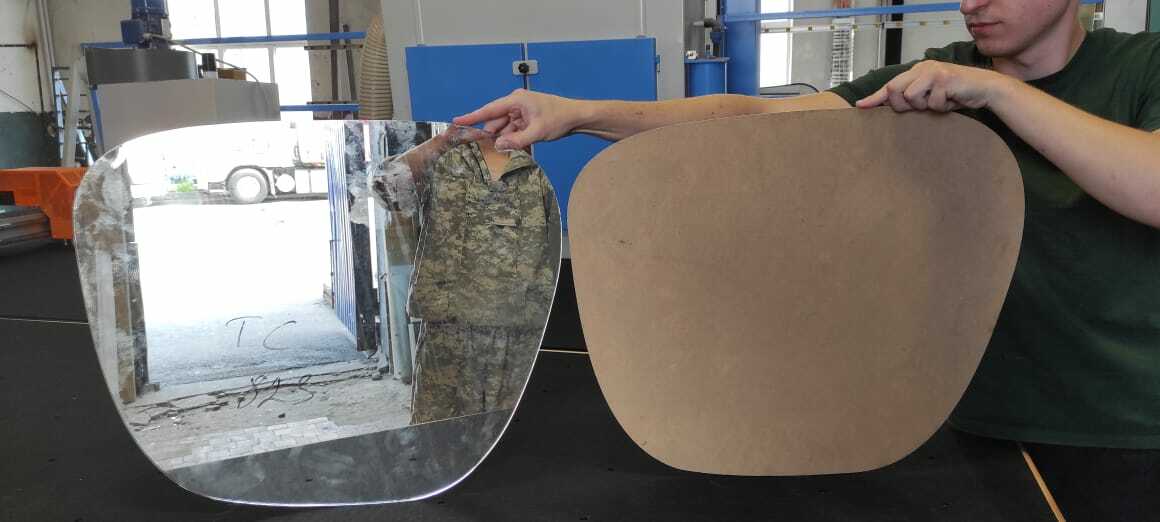

Система сканирования шаблонов
Контур физического шаблона считывается по точкам. Полученную геометрию используют для подготовки задания на раскрой. До запуска партии проверяют размеры и форму пробной детали.
Подготовка задания
Стойка управления станком
Управление построено на компьютере с Windows. Оператор готовит раскладку, выбирает задание и контролирует выполнение реза. Вариант программы оптимизации согласуется при заказе.
Отделение заготовок
Система разлома стекла и зеркал
Пневматические рейки поднимаются по команде с педали. Продольное и поперечное оснащение выбирают при комплектации. Воздушная подушка облегчает перемещение листа по поверхности стола.
Поставка и эксплуатация
ПРЕИМУЩЕСТВА ДЛЯ НАШИХ ПОКУПАТЕЛЕЙ
В расчёте заказа фиксируем оснащение станка, подготовку места установки и перечень работ на площадке. Гарантийные и сервисные условия указываются в договоре.
Пусконаладка и обучение
Согласуем установку, настройку и проверочный раскрой. Обучение включает подготовку задания, управление станком и порядок обслуживания.
Сервисная поддержка
Для обращения подготовьте модель, серийный номер, описание неисправности и фотографии узла. Обращение можно передать через сервисный портал.
Открыть сервисный портал →ОБОРУДОВАНИЕ В ЛИЗИНГ ОТ НАШИХ ПАРТНЕРОВ
Запросите предложение на выбранную комплектацию. Аванс, срок и график платежей определяет лизинговая компания для конкретной заявки.
Перед покупкой
Вопросы о SHERHAN CM 2633
Что означает формат 2600 × 3300 мм?
Это размер рабочей зоны SHERHAN CM 2633. Для размещения станка нужно дополнительно учесть его внешние габариты, ход загрузочного механизма, стойку управления и проходы. План размещения согласуется до изготовления.
Какие детали можно изготавливать?
Прямоугольные заготовки и детали с криволинейным контуром из листового стекла и зеркал. После нанесения линий реза детали отделяют разломом. Допустимость конкретного контура проверяется по чертежу.
Чем сканирование листа отличается от сканирования шаблона?
В первом случае определяется положение стекла на столе. Во втором — считывается форма отдельного шаблона для подготовки контура детали. Это разные операции.
Входит ли загрузка в поставку?
Страница описывает исполнение с системой загрузки. Перед заказом согласуются её конструкция, формат и масса листа, размещение пирамид и состав поставки.
Можно ли заранее оценить раскрой нашей детали?
Отправьте чертёж, толщину и тип стекла, размер исходного листа. По этим данным обсудим подготовку задания и необходимость пробного раскроя.
Как получить цену и срок изготовления?
Пришлите требования к загрузке, разлому и программному обеспечению, а также план участка. Стоимость и срок рассчитываются для согласованной комплектации.
Рассчитать SHERHAN CM 2633
Укажите формат и толщину стекла, объём листов за смену, нужные функции и размеры участка. Приложите чертёж типовой детали. Подготовим комплектацию и предложение на поставку.
