ИНТЕГРИРОВАННАЯ СИСТЕМА РУЛОННОЙ ПОДАЧИ МАТЕРИАЛА
Устройство подачи размещает рулон перед станком и направляет полотно на конвейерный стол. Исполнение подбирается по ширине, массе рулона и свойствам материала.
SKY CUT · конвейерный раскрой
ПЛАНШЕТНЫЕ РЕЖУЩИЕ ПЛОТТЕРЫ PROFICUT SRKS с конвейерной системой для резки листовых и рулонных материалов до 50 мм.
Подача материала с рулона, вакуумная фиксация и обработка по цифровому заданию. Для раскроя текстиля, полимерных полотен, упаковочных и прокладочных материалов.
КонвейерПОДАЧА МАТЕРИАЛА
4–8 зонВАКУУМНОГО ПРИЖИМА
До 50 ммПО МАТЕРИАЛУ И ИНСТРУМЕНТУ
01 · параметры
Планшетные режущие плоттеры PROFICUT серии SRKS
Цельносварная рама, конвейерный рабочий стол и сменные инструменты. Комплектацию подбирают по материалу, ширине рулона, размерам деталей и производственному заданию.
| Параметр | Исполнение |
|---|---|
| Рама | Цельносварная |
| Рабочий стол | Алюминиевый, с конвейерной системой и вакуумным прижимом |
| Заготовки | Листовые и рулонные материалы |
| Толщина | До 50 мм для совместимых материалов; определяется инструментом и тестом образца |
| Инструментальная каретка | Комплект режущих инструментов и дополнительных модулей — по задаче |
| Привод портала | Два синхронизированных сервопривода Mitsubishi |
| Передача | Косозубая зубчатая |
| Прижим | От 4 до 8 вакуумных зон, по рабочему формату |
| Подача рулона | Интегрированная система подачи |
| Файлы | PLT, DXF, G-code |
| Рабочая зона | 1600 × 1600, 1600 × 2000, 1600 × 2400, 2000 × 2000, 2000 × 3000 мм; индивидуальное исполнение — по заказу |
Допустимая толщина и скорость раскроя зависят от плотности материала, геометрии детали и инструмента. Предел 50 мм не распространяется автоматически на все виды резины, паронита или пластика.
02 · подача и механика
ПРЕИМУЩЕСТВА РАСКРОЕЧНОГО ОБОРУДОВАНИЯ PROFICUT
Конвейер перемещает полотно в рабочую зону. После подачи материал фиксируется вакуумом, а каретка выполняет назначенные операции.

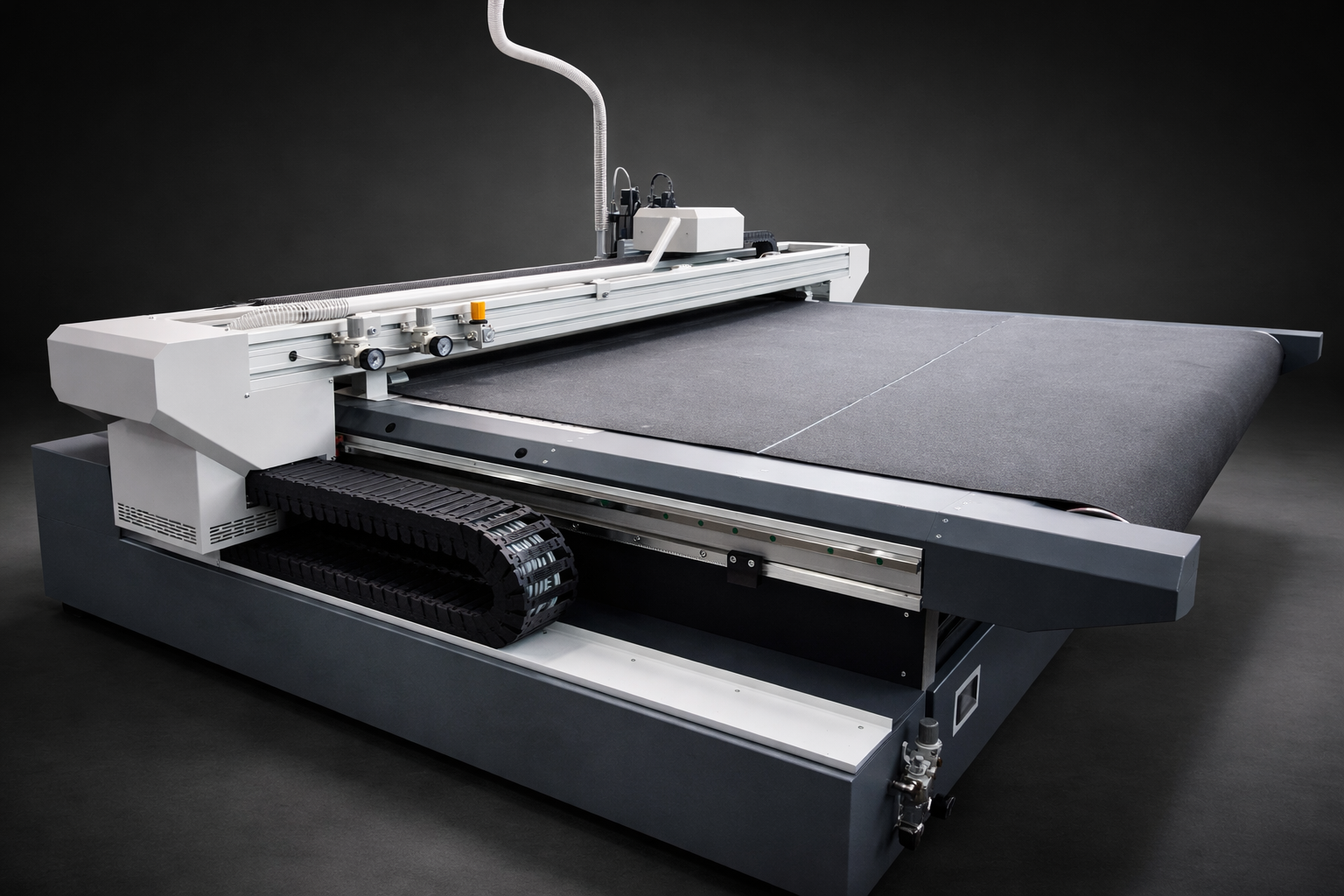

ИНТЕЛЛЕКТУАЛЬНЫЙ КОНВЕЙЕРНЫЙ СТОЛ
Конвейер подаёт следующий участок полотна в зону обработки. Последовательность перемещения и резки согласуется с заданием и способом съёма готовых деталей.

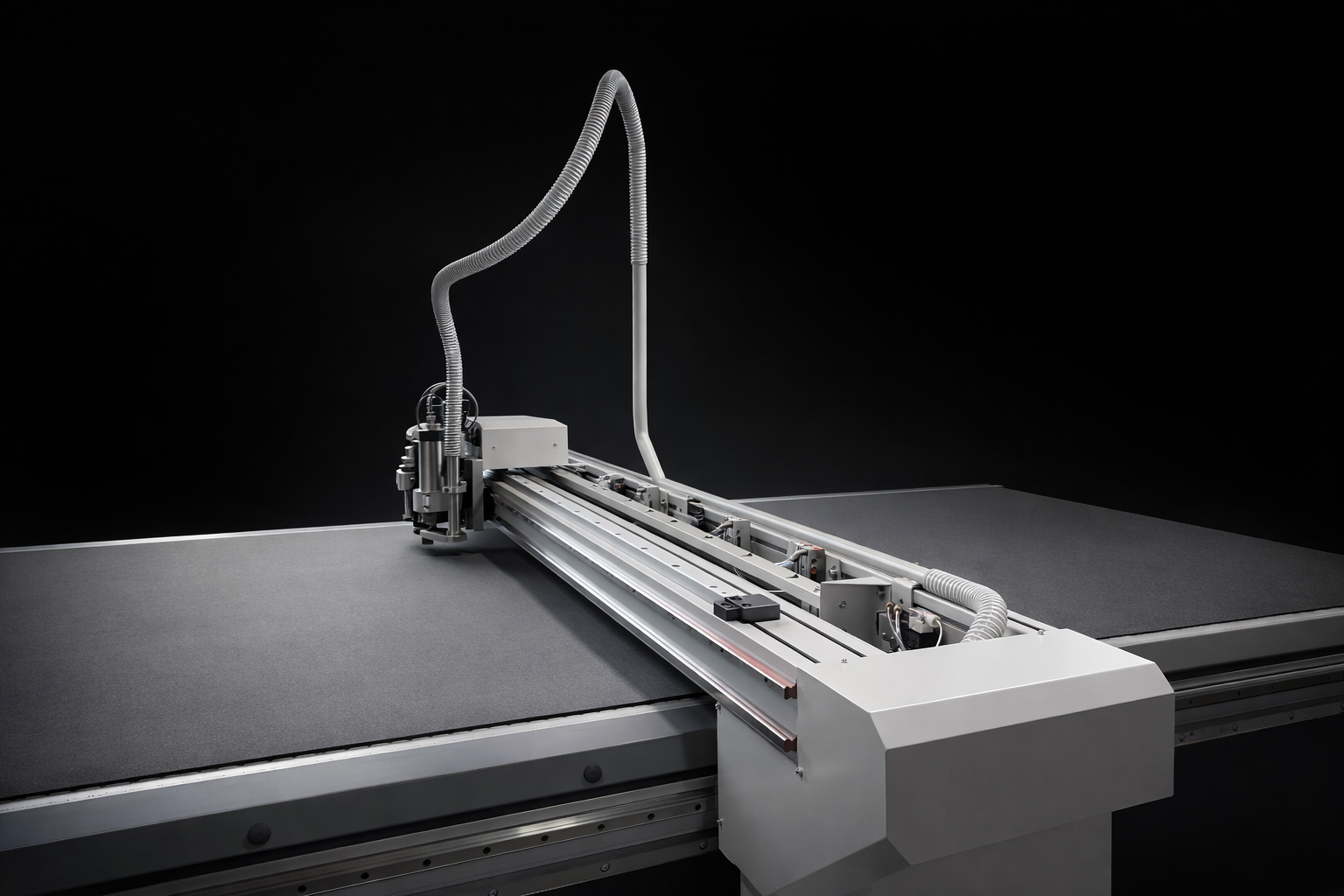

ПРЕЦИЗИОННАЯ МЕХАНИКА
Два сервопривода Mitsubishi синхронно перемещают портал. Косозубая передача работает совместно с направляющими и системой управления движением.

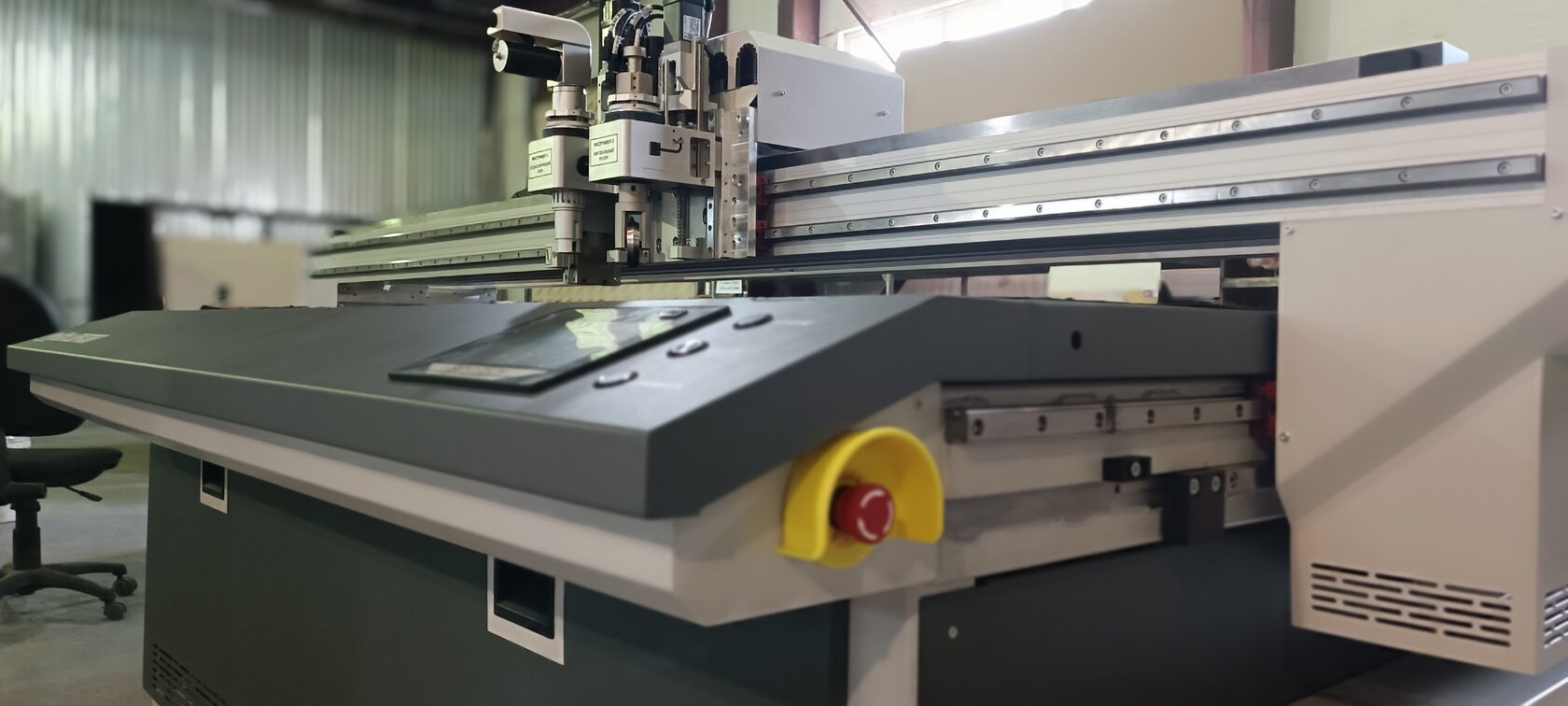

УСТАНОВКА ОТ 1 ДО 3 ИНСТРУМЕНТОВ НА КАРЕТКЕ
Инструменты выбирают для контурной резки, надсечки, биговки и других операций. Число одновременно установленных модулей и их совместимость фиксируют в комплектации.
СТОЛ ВАКУУМНЫЙ ОТ 4 ДО 8 ЗОН, В ЗАВИСИМОСТИ ОТ РАЗМЕРА ПЛОТТЕРА
Зональный прижим удерживает лист или полотно во время обработки. Вакуум регулируется с учётом площади заготовки и воздухопроницаемости материала.
СИСТЕМА ОПРЕДЕЛЕНИЯ НУЛЕВОЙ ТОЧКИ
Перед запуском оператор задаёт положение раскроя на материале. Привязка задания позволяет согласовать координаты контура с рабочей зоной.
03 · оснащение
ИНСТРУМЕНТЫ ДЛЯ ПЛАНШЕТНОГО РЕЖУЩЕГО ПЛОТТЕРА PROFICUT
Десять вариантов инструмента для разных операций. Для заказа выбирают совместимый комплект, а не устанавливают все модули одновременно.
01 · Прокладки и технические материалы
ПНЕВМАТИЧЕСКИЙ ОСЦИЛЛИРУЮЩИЙ ИНСТРУМЕНТ
Нож с пневматическим приводом выполняет сквозной рез по контуру. Применяется для заготовок из резины, паронита, силикона и полиуретана. Подбор лезвия и режима зависит от плотности материала, его толщины и минимальных радиусов детали.
Для подключения инструмента требуется согласовать параметры подачи сжатого воздуха. Возможность обработки конкретной марки материала проверяют на образце.
02 · Контурный раскрой
ЭЛЕКТРИЧЕСКИЙ ОСЦИЛЛИРУЮЩИЙ ИНСТРУМЕНТ 600 ВТ
Возвратно-поступательное движение лезвия используется при раскрое мягких и среднеплотных материалов: бумаги, ПВХ-плёнки, кожи, резины, паронита и гофрокартона. Мощность указанного исполнения — 600 Вт.
Толщина до 50 мм относится к совместимым материалам и выбранному исполнению. Допустимую толщину плотных прокладочных материалов определяют отдельно.
03 · Верхний слой без прорезания подложки
ИНСТРУМЕНТ ДЛЯ НАДСЕЧКИ KISS CUT
Инструмент надсекает рабочий слой самоклеящегося материала. Применяется для ПВХ-плёнки, световозвращающих материалов, бумаги, тонкого картона и магнитного винила.
Глубину и усилие настраивают под материал. Для самоклеящихся носителей проверяют сохранность подложки по всему контуру.
04 · Ткани и технический текстиль
РОТАЦИОННЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ
Вращающееся дисковое лезвие раскраивает текстильные заготовки, ПВХ-ткани для тентов и совместимые армирующие материалы, включая стекловолокно, углеволокно и кевлар.
При испытании оценивают смещение слоёв, качество кромки и прохождение криволинейных участков.
05 · Наклонные резы
РЕЖУЩИЙ ИНСТРУМЕНТ ДЛЯ РЕЗКИ ПОД УГЛОМ (0°,15°,22.5°, 30°,45°)
Инструмент формирует наклонные резы в совместимых сэндвич-панелях и вспененных композитных материалах. Используется при подготовке деталей со стыками и пространственных конструкций.
Угол, глубину прохода и тип лезвия выбирают по структуре заготовки и геометрии изделия.
06 · Обозначения на заготовке
ИНСТРУМЕНТ ДЛЯ МАРКИРОВКИ
Наносит линии, метки и графическую информацию по цифровому заданию. Маркировка помогает различать детали и переносить на материал обозначения для последующих операций.
Тип пишущего элемента подбирают с учётом поверхности и требований к видимости маркировки.
07 · Перфорация ткани и кожи
ПРОБОЙНИК ДЛЯ ОТВЕРСТИЙ
Пробойник выполняет отверстия диаметром от 1 до 6 мм в совместимых материалах. Применяется для перфорации деталей из ткани и кожи.
Диаметр оснастки, расстояние между отверстиями и режим работы согласуют по образцу изделия.
08 · Подготовка линий сгиба
БИГОВАЛЬНЫЙ ИНСТРУМЕНТ
Ролик продавливает линию сгиба на картонной развёртке. Биговку и вырезание внешнего контура можно включить в одно задание с использованием соответствующих инструментов.
Профиль ролика и прижим выбирают по толщине и структуре картона, чтобы получить требуемый сгиб.
09 · Плёнка, картон, тонкий пластик
УНИВЕРСАЛЬНЫЙ ТАНГЕНЦИАЛЬНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ
Лезвие поворачивается по направлению контура и прорезает листовую заготовку. Инструмент применяется для плёнок, картона и совместимых тонких пластиков толщиной не более 5 мм.
Рабочую глубину и скорость определяют по жёсткости материала и форме детали.
10 · Жёсткие листовые материалы
ФРЕЗЕРНЫЙ ИНСТРУМЕНТ
Шпиндель мощностью 1,5 кВт с частотой вращения до 24 000 об/мин предназначен для обработки совместимых жёстких материалов: акрила, композита и АБС-пластика.
Фрезу, подачу, глубину прохода и удаление стружки подбирают под материал. Возможность установки и состав оснащения включают в комплектацию станка.
04 · изделия
ПРОИЗВОДСТВЕННЫЕ РЕШЕНИЯ
Плоттер изготавливает детали по файлу без отдельного вырубного штампа для каждого контура. Материал, инструмент и требуемый результат проверяют перед подбором комплектации.
РЕМОНТНО-МЕХАНИЧЕСКИЕ ЗАВОДЫ
Прокладки, уплотнения и детали из резины, паронита, силикона и полиуретана. Контур и отверстия задаются чертежом.
ПРОИЗВОДСТВО УПАКОВКИ
Развёртки из коробочного и гофрированного картона, разделители, ложементы и защитные вкладыши. Для линий сгиба применяется биговальный инструмент.
ПРОИЗВОДСТВО БЕСПИЛОТНИКОВ
Раскрой совместимых листовых материалов и армирующих тканей по контурам деталей. Технологию выбирают по составу материала и требованиям к кромке.
ТЕКСТИЛЬНАЯ ПРОМЫШЛЕННОСТЬ
Выкройки и лекала, раскрой ткани и кожи, нанесение разметки. Удержание материала проверяют с учётом его растяжимости и структуры.
АВТОМОБИЛЬНАЯ ПРОМЫШЛЕННОСТЬ
Заготовки обивки, ковриков, шумоизоляции, защитных шторок и чехлов. Комплектацию подбирают по номенклатуре материалов.
РЕКЛАМА И ПОЛИГРАФИЯ
Контурные элементы вывесок, интерьерные таблички, указатели, POP-конструкции, мобильные стенды и ростовые фигуры из совместимых материалов.
ТУРИСТИЧЕСКИЙ ИНВЕНТАРЬ
Детали палаток, ковриков, спальных мешков, кайтов, парусов, надувных бассейнов и лодок. Для каждой ткани или полимерного полотна определяют способ фиксации и режущий инструмент.
05 · подготовка задания
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ОПТИМИЗАЦИЯ
От чертежа до готовой детали — с проверкой размеров, раскладки и последовательности операций.
Подготовка контура
Создание и редактирование векторного файла, проверка геометрии и экспорт в поддерживаемый формат.
Раскладка на листе
Размещение деталей в рабочей зоне с учётом материала, отступов и доступного размера заготовки.
Назначение операций
Выбор инструмента для реза, надсечки, биговки или маркировки. Проверка задания перед серийным запуском.
06 · видео
Примеры работы режущих плоттеров PROFICUT
Видеотека семейства PROFICUT. Комплектация и инструмент в демонстрации могут отличаться от заказываемого SRKS.
PROFICUT · видео 1
Смотреть на RUTUBE →PROFICUT · видео 2
Смотреть на RUTUBE →PROFICUT · видео 3
Смотреть на RUTUBE →PROFICUT · видео 4
Смотреть на RUTUBE →PROFICUT · видео 5
Смотреть на RUTUBE →PROFICUT · видео 6
Смотреть на RUTUBE →PROFICUT · видео 7
Смотреть на RUTUBE →PROFICUT · видео 8
Смотреть на RUTUBE →PROFICUT · видео 9
Смотреть на RUTUBE →PROFICUT · видео 10
Смотреть на RUTUBE →PROFICUT · видео 11
Смотреть на RUTUBE →PROFICUT · видео 12
Смотреть на RUTUBE →PROFICUT · видео 13
Смотреть на RUTUBE →07 · печать и раскрой
ОПТИМИЗАЦИЯ С УФ ПРИНТЕРОМ SKY TECH
Для напечатанных заготовок согласуют способ привязки реза к изображению, программное обеспечение и инструмент.
ИНТЕГРАЦИЯ С ВЕКТОРНЫМИ ПРОГРАММАМИ + ОПТИМИЗАЦИЯ
Контур реза готовят вместе с макетом печати. При подборе проверяют формат файлов, масштаб, расположение меток и способ распознавания задания.
Проекционная система показывает раскладку на рабочей поверхности. Её назначение и состав оборудования согласуют отдельно; наличие проекции не заменяет проверку привязки печатного изображения.
08 · приобретение
Оборудование в лизинг
Запросите предложение на выбранную комплектацию SRKS и условия финансирования.
Аванс, срок договора, график платежей и доступность программ господдержки определяются лизинговой компанией. Для расчёта нужны реквизиты организации и согласованный состав оборудования.
Запросить расчёт лизинга →Перед заказом
Вопросы о PROFICUT SRKS
Чем SRKS отличается от SRST?
SRKS оснащается конвейерной системой для подачи материала. SRST использует стационарный стол. Выбор зависит от формата заготовок и организации производства.
Можно ли работать с листовыми заготовками?
Да. Серия предназначена для листовых и рулонных материалов. Способ фиксации и инструмент подбираются по образцу.
Все ли материалы режутся толщиной 50 мм?
Нет. Предельная толщина определяется структурой и плотностью материала, инструментом и геометрией детали. Для конкретной марки нужен тест.
Какие данные нужны для подбора рулонной подачи?
Ширина, диаметр и масса рулона, тип материала, толщина, размеры деталей и плановый выпуск.
Какие инструменты входят в поставку?
Состав каретки согласуется под операции заказчика. Режущие и дополнительные модули перечисляются в предложении и спецификации.
Получить предложение на PROFICUT SRKS
Пришлите материал, толщину, ширину и массу рулона либо размеры листа. Приложите файл детали и укажите плановый выпуск — подберём подачу, рабочий формат и инструменты.
