SKY CUT · ножевой раскрой
Изготовление прокладок, упаковки, текстильных деталей и вставок из листового или рулонного сырья. Стационарные столы SRST и конвейерные SRKS. Инструмент подбираем по образцу материала и контуру изделия.
Лист и рулон
Сначала определяем способ подачи сырья. Затем выбираем размер стола, фиксацию заготовки и рабочие модули для нужных операций.

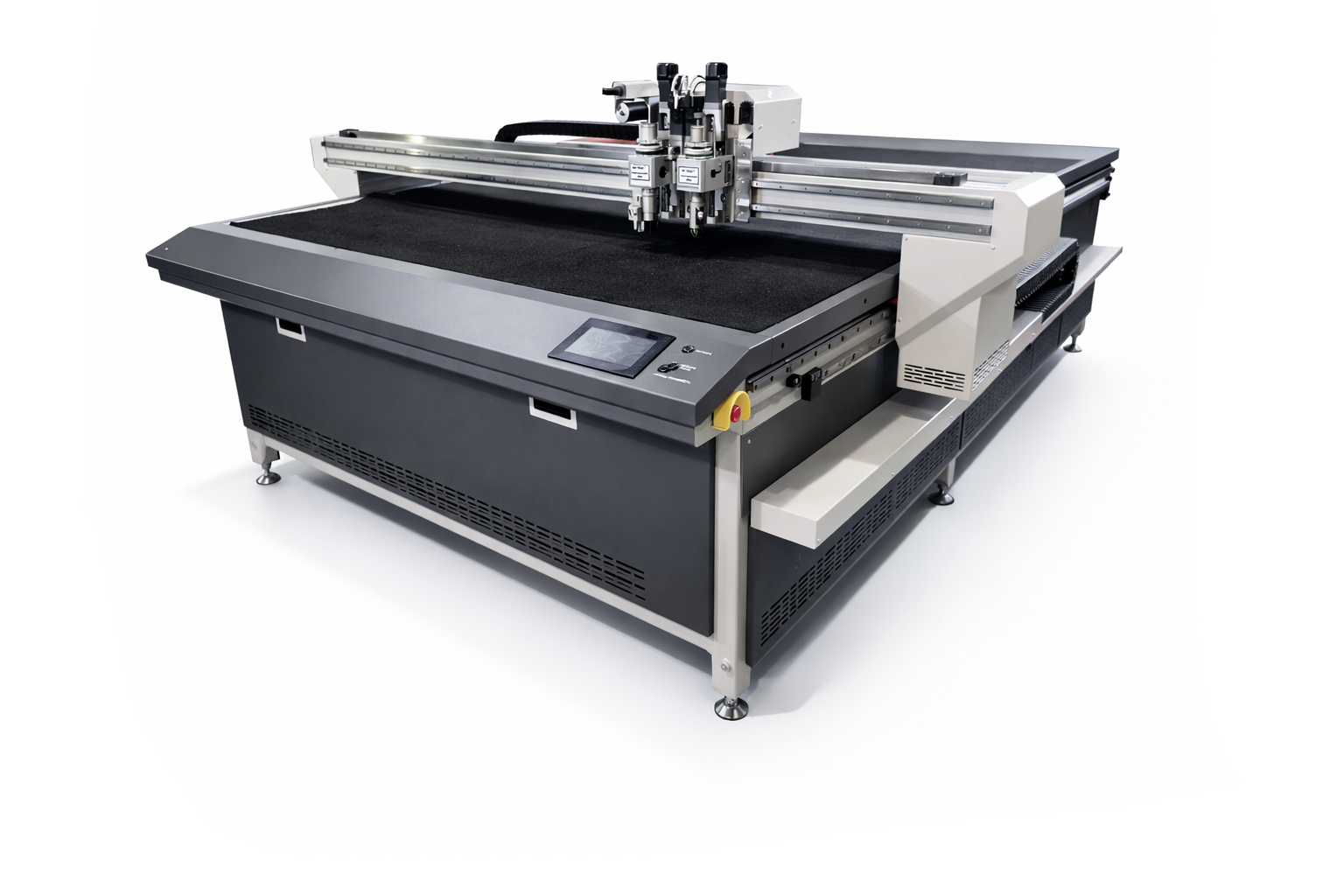

Стационарный стол
Для раскроя отдельных листов и заготовок. Цельносварная рама, алюминиевый стол и система прижима удерживают материал во время движения инструмента. Комплект модулей выбирается под резку, надсечку и другие операции.
Открыть серию SRST

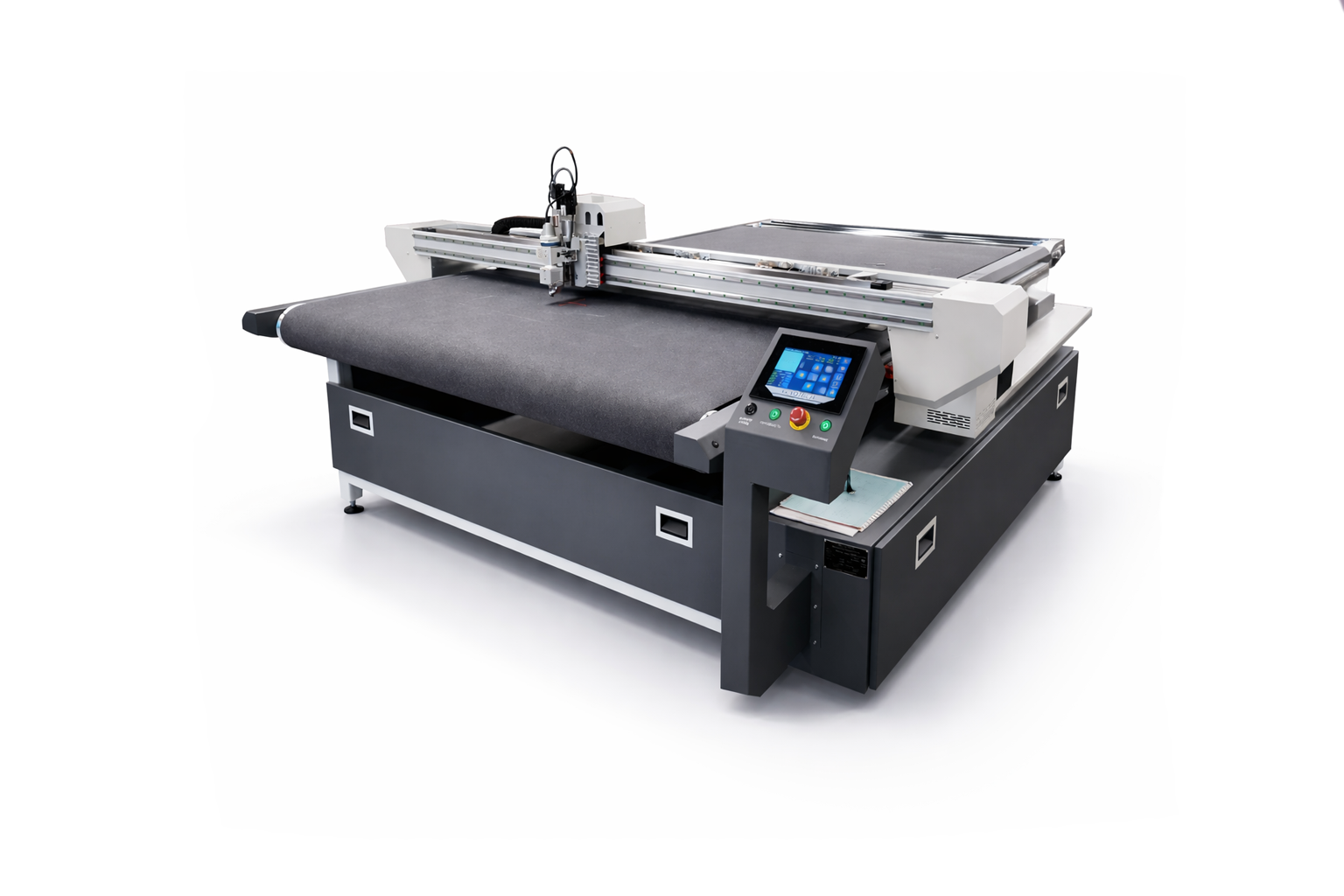

Конвейерный стол
Для рулонных полотен и последовательной подачи заготовок. Конвейер перемещает материал через зону обработки. При расчёте учитываем ширину сырья, размеры деталей и организацию их снятия.
Открыть серию SRKSПодбор конструкции
Число изделий за смену зависит от длины реза, сложности контура, времени подачи и снятия деталей. Сравнивать станки только по скорости перемещения недостаточно.
| Параметр | SRST | SRKS |
|---|---|---|
| Рабочий стол | Стационарный | Конвейерный |
| Основной способ работы | Укладка отдельной заготовки | Продвижение материала через рабочую зону |
| Сырьё | Листовые материалы | Рулонные и листовые материалы |
| Рабочие модули | По материалу, толщине и требуемой операции | |
| Что проверить при подборе | Формат листа и расположение деталей | Ширину полотна, подачу и снятие изделий |
Материал и изделие
Марка материала, плотность и толщина определяют выбор ножа. Перед заказом согласуем пробный раскрой по вашему чертежу.
Плоские прокладки, уплотнения и детали с внутренними вырезами.
Выкройки, чехлы и заготовки для пошива.
Лекальные детали обивки, аксессуаров и галантереи.
Развёртки коробок и упаковочные элементы. Линии сгиба выполняются биговальным инструментом.
Ложементы, защитные вставки и изоляционные детали.
Контурные заготовки и этикетки. Для надсечки подбирается соответствующий инструмент.
Рабочие модули
Для сквозной резки, надсечки, биговки и обработки листовых заготовок применяются разные модули. Набор инструментов согласуется вместе с комплектацией плоттера.
На испытании проверяем прохождение прямых участков, поворотов и внутренних контуров. Оцениваем кромку и удержание материала на столе.
Передать материал на подбор →Видеотека
Посмотрите работу оборудования. Для повторения операции на вашем материале укажите его марку, толщину и требования к готовой детали.
Перед покупкой
Для отдельных листовых заготовок рассмотрите стационарный SRST. SRKS также работает с листами, но его конвейер нужен прежде всего для продвижения материала через рабочую зону.
Для подачи полотна используется SRKS с конвейерным столом. В расчёт включают ширину рулона, свойства материала, длину деталей и порядок снятия вырезанных изделий.
Да, при наличии подходящих инструментов. Для перехода между материалами могут потребоваться смена модуля, лезвия и настроек фиксации.
По образцу материала и выбранному инструменту. Одинаковая толщина у плотной резины, картона и поролона не означает одинаковый режим обработки.
Название и толщину материала, размер листа или ширину рулона, чертёж детали и планируемое число изделий за смену. Если важна кромка, опишите требования к ней.
Можно согласовать тест вашего образца по чертежу. По результату выбираются инструмент, фиксация и режим обработки.
Отправьте чертёж, толщину материала и объём выпуска. Укажите способ поставки сырья — листы или рулоны. Подготовим состав оборудования и согласуем тест.
